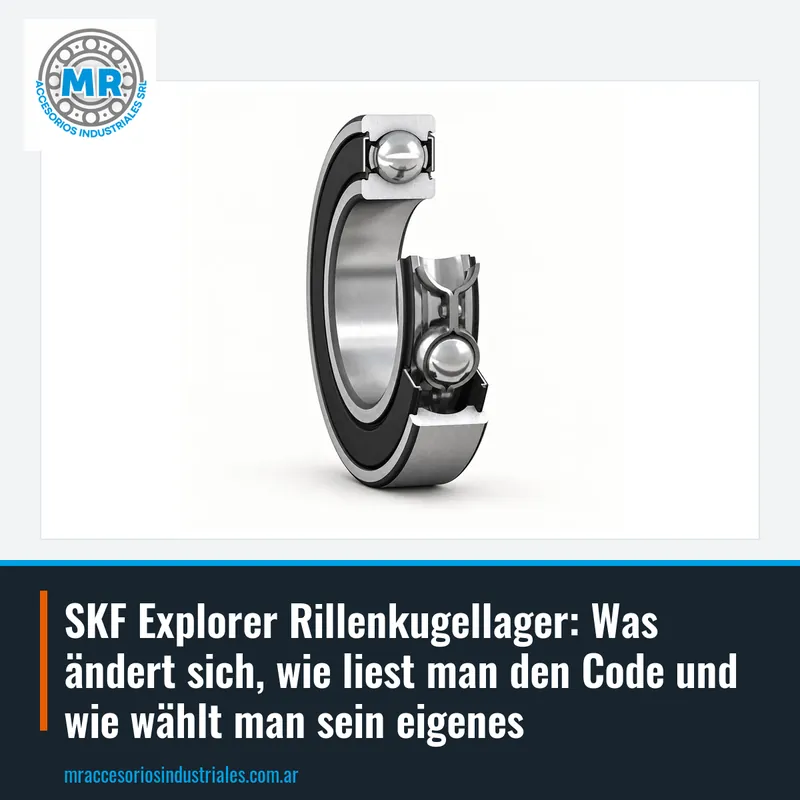

SKF Explorer Rillenkugellager: Was ändert sich, wie liest man den Code und wie wählt man sein eigenes

Das Rillenkugellager ist das häufigste in der Industrie. Es hat eine einzelne Kugelreihe zwischen zwei Ringen mit tiefen Laufbahnen, und diese Geometrie ermöglicht es, radiale Lasten und auch mäßige axiale Lasten in beide Richtungen zu tragen. Deshalb erscheint es in Elektromotoren, Pumpen, Ventilatoren, Getrieben, Förderbändern und einem Großteil der Landmaschinen.

In der Werkstatt kennt man es unter vielen Namen: Wälzlager in Argentinien, Balero in Mexiko, Balinera in Kolumbien, Rolinera in Venezuela oder Rodaje in Peru. Wie auch immer der Name lautet, der Code ist weltweit derselbe, weil die Maße der Rillenkugellager der ISO-Norm folgen. Ein 6205 misst dasselbe bei jeder Marke.

Was sich jedoch von Marke zu Marke ändert, ist die Fertigung: die Stahlqualität, die Wärmebehandlung, die Oberflächenbeschaffenheit der Laufbahnen, das Design der Dichtungen und die Werksschmierung. Hier kommt die Explorer-Klasse von SKF ins Spiel, und das erklärt, warum zwei Wälzlager mit demselben Code in derselben Maschine sehr unterschiedlich lange halten können.

SKF Explorer ist die Leistungsklasse, in der SKF seine Wälzlager mit höchsten Anforderungen fertigt, darunter die Rillenkugellager. Laut dem Hersteller selbst hat ein Explorer-Wälzlager eine höhere dynamische Tragzahl und eine höhere nominelle Lebensdauer als eines derselben Größe, das nach dem vorherigen Standard gefertigt wurde, und läuft mit weniger Geräusch und Vibration.

In der Praxis eröffnet das zwei Wege. Bei gleicher Wälzlagergröße arbeitet die Maschine mit mehr Reserve und verlängert die Stillstände für den Wälzlageraustausch. Oder bei einer neuen Konstruktion kann man mit einem kleineren Wälzlager dieselbe berechnete Lebensdauer erreichen, was die Welle, das Gehäuse und das Gewicht der Baugruppe verringert.

Ein Detail, das viele Käufer verwirrt: Der Code ändert sich nicht. SKF behielt die Bezeichnungen beim Übergang zur Explorer-Klasse bei, sodass ein 6205-2RSH weiterhin so heißt. Der Hinweis findet sich in den Markierungen auf dem Ring und der Schachtel und in der SKF-Dokumentation, nicht in einem zusätzlichen Buchstaben im Code.

Die Lebensdauer eines Wälzlagers hängt vor allem von der Materialermüdung unter den Laufbahnen ab. Deshalb legt SKF den Fokus auf den Stahl: Je sauberer und homogener er ist, desto weniger Einschlüsse gibt es, an denen ein Riss entstehen könnte. Die Kugeln und Ringe der Explorer-Rillenkugellager werden aus hochreinem Wälzlagerstahl gefertigt.

Der zweite Punkt ist die Wärmebehandlung. Ein gut kontrolliertes Härten verleiht dem Stahl die nötige Härte, um den Kontakt mit den Kugeln zu widerstehen, und gleichzeitig die Zähigkeit, um Laststöße und kleine Fehlausrichtungen ohne Rissbildung zu tolerieren. Es hilft auch, dass das Wälzlager seine Maße behält, wenn es heiß arbeitet.

Der dritte ist die Oberflächenbeschaffenheit. Laufbahnen und Kugeln mit besserer Oberfläche bilden einen stabileren Schmierfilm mit weniger Metall-auf-Metall-Kontakt. Laut SKF zeigt sich das Ergebnis in weniger Geräusch, weniger Betriebstemperatur und einem Fett, das länger hält, was bei einem lebensdauergeschmierten Wälzlager bestimmt, wann es gewechselt werden muss.

Bei einem 6205 gibt die erste Ziffer den Typ an: 6 ist ein einreihiges Rillenkugellager. Die zweite gibt die Maßserie an: 0 ist extraleicht, 2 ist leicht und 3 ist mittel. Die letzten beiden Ziffern geben die Bohrung an: Ab 04 werden sie mit fünf multipliziert, also ist 05 eine Welle von 25 mm. Das 6205 misst 25 x 52 x 15 mm.

Bei gleicher Bohrung ändert ein Serienwechsel die Robustheit. Das 6305 passt auch auf eine Welle von 25 mm, ist aber außen größer und trägt mehr Last. Für kleine Bohrungen gibt es feste Codes: 00 ist 10 mm, 01 ist 12 mm, 02 ist 15 mm und 03 ist 17 mm, wie beim 6201 oder 6203.

Es gibt dünnwandige Varianten wie das 16002 oder 61805-2RS1, die für Gehäuse mit wenig radialem Platz gedacht sind. Man sollte sie nicht ohne Prüfung des Gehäuses durch die gängige Serie derselben Bohrung ersetzen, weil der Außendurchmesser oder die Breite nicht übereinstimmen.

Was nach dem Bindestrich kommt, definiert, wie das Wälzlager geschützt ist. Die Endung 2Z bezeichnet metallische Schutzabdeckungen auf beiden Seiten, wie beim 6205-2Z oder 6000-2Z. Die Abdeckungen berühren den Innenring nicht, sodass sie kaum Reibung hinzufügen: Sie eignen sich in reasonably sauberen Umgebungen und bei hohen Drehzahlen.

Endungen, die mit 2RS beginnen, bezeichnen Gummidichtungen auf beiden Seiten, wie beim 6205-2RSH, 6204-2RSH, 6004-2RSH oder 6208-2RS1. Die Buchstaben oder Ziffern nach 2RS unterscheiden verschiedene Dichtungsausführungen; welche Ihre Maschine braucht, bestätigen wir beim Angebot anhand der vollständigen Bezeichnung. Im Vergleich zu einer Abdeckung hält eine Gummidichtung Staub und Feuchtigkeit besser ab, dafür mit etwas mehr Reibung: Deshalb ist sie in der Landwirtschaft, bei Förderbändern und in Waschbereichen üblich.

Es gibt weitere abgedichtete Ausführungen, etwa das 6205-2RSL, und nicht alle schützen oder reiben gleich. Deshalb sollte man sie nicht ohne Prüfung der Anwendung gegeneinander tauschen: Im Zweifel bestellen Sie die gleiche Abdichtung wie beim Original-Wälzlager und senden uns die vollständige Bezeichnung; die genaue Endung bestätigen wir beim Angebot.

Am Ende des Codes kann die Innenluftklasse erscheinen. C3 bezeichnet eine größere radiale Innenluft als normal, wie beim 6205-2Z/C3, 6305-2Z/C3, 6309-2Z/C3 oder 6310/C3. Es ist üblich in Elektromotoren und in Montagen mit festem Sitz oder mit Temperaturunterschied zwischen den Ringen, weil es Raum für die Ausdehnung lässt.

Die praktische Regel ist einfach: Wenn das Original-Wälzlager C3 war, muss der Ersatz auch C3 sein. Ein Wälzlager mit normaler Luft in einer für C3 ausgelegten Montage kann sich beim Erwärmen vorspannen, mit höherer Temperatur arbeiten und vorzeitig ausfallen. Umgekehrt genauso: C3, wo es nicht nötig ist, fügt Geräusch und Spiel hinzu.

Ein weiterer Unterschied kann im Käfig liegen. Trägt Ihr Wälzlager zusätzliche Buchstaben, wie das 6205 ETN9, bestellen Sie es mit der vollständigen Bezeichnung und ersetzen Sie es nicht ohne Rücksprache durch eine andere Ausführung: Was jeder Buchstabe bedeutet, bestätigen wir beim Angebot.

Bei MR vertreiben wir SKF Rillenkugellager, und der schnellste Weg für ein Angebot ist der vollständige Code, so wie er auf dem Ring oder der Schachtel eingraviert ist: 6205-2RSH, 6205-2RSH/C3, 6203-2RSH oder 6201-2Z. Jeder Buchstabe zählt, weil er den Schutz, die Luft oder den Käfig ändert.

Wenn der Code nicht lesbar ist, senden Sie uns den Innen-, Außen- und Breitendurchmesser, gemessen mit der Schieblehre, und ein Foto der Stirnseiten des Wälzlagers, um zu sehen, ob es eine Abdeckung oder Dichtung hat. Damit identifizieren wir die Bezeichnung. Erzählen Sie uns auch, in welcher Maschine es arbeitet, denn das hilft, die Dichtung und die Luft zu bestätigen.

Jeder Code im Katalog hat sein Datenblatt mit Maßen und Äquivalenzen, und von dort aus können Sie uns per WhatsApp mit dem bereits in die Nachricht geladenen Code schreiben. Wenn Sie mehrere Wälzlager benötigen, stellen Sie die Liste zusammen und fragen Sie das Angebot für alles zusammen an.
