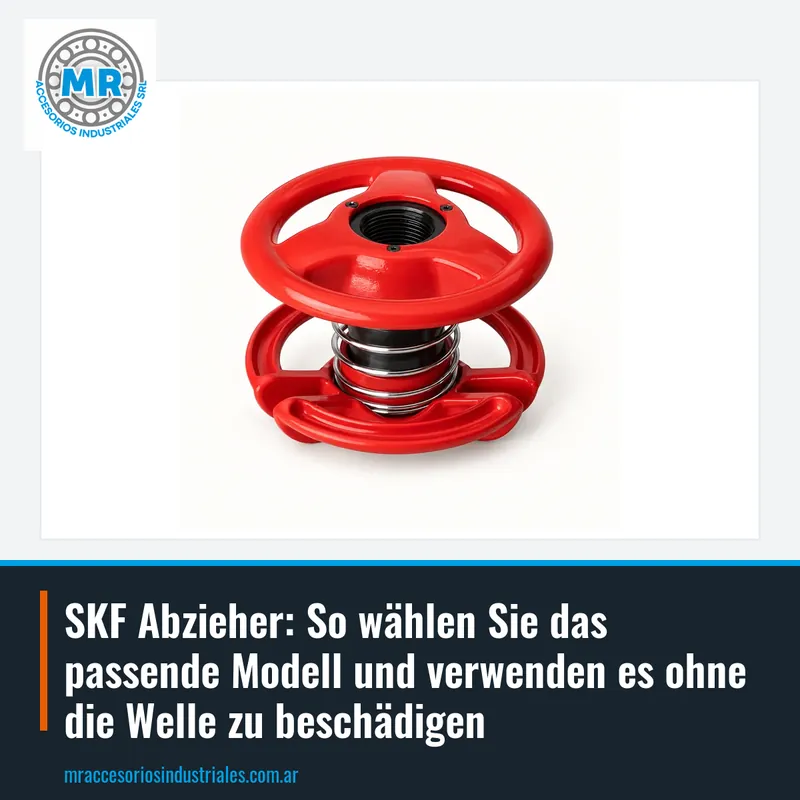

SKF Abzieher: So wählen Sie das passende Modell und verwenden es ohne die Welle zu beschädigen

Ein SKF Abzieher ist ein Wartungswerkzeug, mit dem Wälzlager, Riemenscheiben, Zahnräder und andere auf einer Welle sitzende Teile demontiert werden können, ohne sie zu beschädigen. Er wird eingesetzt, wenn das Teil mit Übermaß montiert ist oder lange in Betrieb war und nicht von Hand abgeht. Die SKF-Reihe umfasst mechanische, hydraulische, umkehrbare und Backenabzieher, die jeweils für eine bestimmte Aufgabe konzipiert sind.

In der argentinischen Industrie kommen SKF Abzieher bei der Wartung von Elektromotoren, Getrieben, Pumpen, Förderbändern und Bergbau- oder Landmaschinen zum Einsatz. Es sind Werkzeuge, die in der Werkstatt oder im Feld verwendet werden, wenn nicht die gesamte Baugruppe zerlegt werden kann. Die Wahl des richtigen Modells vermeidet Schäden an der Welle, am Wälzlager oder am wiederzuverwendenden Teil.

Um den geeigneten Abzieher zu identifizieren, sollte man den Raum hinter dem Lager, den Wellendurchmesser und die möglicherweise erforderliche Kraft betrachten. Beispielcodes wie TMMA 3 oder TMHP 8 entsprechen verschiedenen Serien, und jede hat Eigenschaften, die man vor der Bestellung kennen sollte. Bei MR vertreiben und liefern wir SKF Abzieher und helfen Ihnen, das Modell für Ihre Anwendung auszuwählen.

Die mechanischen SKF Abzieher der Serie TMMA sind die gebräuchlichste Option für Werkstattarbeiten, bei denen ausreichend Platz zum Manövrieren und eine moderate Kraft erforderlich ist. Sie werden mit einem Schlüssel oder einer zentralen Spindel betätigt, die gegen die Welle drückt, während die Backen am Lager ziehen. Sie sind leicht, einfach zu transportieren und benötigen keine Pumpe oder Schläuche.

Ein Code wie TMMA 3 oder TMMA 8 entspricht einem Modell der Serie, das je nach Außendurchmesser des Lagers oder des zu extrahierenden Teils gewählt wird. Es ist wichtig, dass die Backen weit genug öffnen, um das Teil am Außenring oder an einem Flansch zu greifen, ohne den Arbeitswinkel zu erzwingen. Wenn die Backen zu weit geöffnet oder schlecht abgestützt sind, können sie abrutschen und die Welle markieren.

Bei der Verwendung eines mechanischen Abziehers sollte man den Auflagebereich reinigen und bei Rost etwas Kriechöl auftragen. Die Spindel gleichmäßig drehen und prüfen, dass die Backen richtig eingehakt sind, bevor Kraft aufgewendet wird. Wenn die Spindel klemmt oder das Teil nicht nachgibt, ist es besser, zu einem hydraulischen Abzieher zu wechseln, anstatt das Werkzeug zu überlasten.

Die hydraulischen SKF Abzieher der Serie TMHP verwenden einen Hydraulikzylinder, um die Abziehkraft zu erzeugen, wodurch große oder sehr fest sitzende Wälzlager mit weniger körperlichem Aufwand demontiert werden können. Sie sind ideal für Wellen mit großem Durchmesser, Rollenlager oder Teile, die lange montiert waren. Der Bediener pumpt und der Zylinder drückt kontrolliert gegen die Welle.

Ein Code wie TMHP 8 oder TMHP-5 entspricht einem Modell der Serie. Vor der Auswahl muss der Raum hinter dem Lager und der Wellendurchmesser gemessen werden, da der Abzieher hineinpassen muss, ohne andere Teile zu berühren.

Bei der Verwendung eines hydraulischen Abziehers ist es entscheidend, sicherzustellen, dass keine Ölleckagen auftreten. Der Zylinder muss mit der Welle zentriert und der Druck schrittweise aufgebaut werden, wobei beobachtet wird, dass das Teil gerade herauskommt. Wenn das Lager klemmt oder schief herauskommt, kann der Wellensitz beschädigt werden. Bei MR erstellen wir Ihnen ein Angebot für den benötigten hydraulischen SKF Abzieher, mit dem Code oder den Maßen Ihres Teils.

Die umkehrbaren SKF Abzieher der Serie TMMR haben Backen, die umgedreht werden können, um als Innen- oder Außenabzieher zu arbeiten. Dies macht sie sehr nützlich, wenn wenig Platz hinter dem Teil ist oder wenn ein Lager aus dem Inneren eines Gehäuses gezogen werden muss. Sie sind ein vielseitiges Werkzeug für die Wartung von Getriebegehäusen, Motoren und Pumpen.

Ein Code wie TMMR 80F entspricht einem Modell dieser Serie. Zur Auswahl muss der Öffnungsbereich der Backen und die Reichweite überprüft werden, da in engen Räumen jeder Millimeter zählt.

Bei der Verwendung eines umkehrbaren Abziehers ist es wichtig, die Backen in der richtigen Position zu montieren und sie vor dem Kraftaufwand gut zu arretieren. Wenn die Backen umgedreht werden, muss sichergestellt sein, dass der Auflagewinkel geeignet ist, um ein Abrutschen zu vermeiden. Bei MR vertreiben wir umkehrbare SKF Abzieher und beraten Sie, welcher je nach verfügbarem Platz geeignet ist.

Die Backenabzieher SKF der Serie TMMP sind dafür ausgelegt, Teile mit einem Flansch, einem Rand oder einer Nut zu greifen, an dem die Backen einhaken können. Sie werden häufig verwendet, um Wälzlager mit freiliegendem Außenring, Riemenscheiben mit Nabe oder Zahnräder zu extrahieren, die nicht in der Mitte gegriffen werden können.

Ein Code wie TMMP 6 identifiziert ein Modell dieser Serie, das je nach Durchmesser des Teils und Tiefe des Flansches gewählt wird. Es ist wichtig, dass die Backen auf einer festen Fläche aufliegen und nicht auf einer konischen oder abgerundeten Oberfläche, da sie sonst abrutschen können.

Bei der Verwendung eines Backenabziehers sollte man prüfen, dass die Spitzen in gutem Zustand sind und die zentrale Spindel geschmiert ist. Die Kraft schrittweise aufbringen und, wenn das Teil nicht herauskommt, zu einem hydraulischen Abzieher wechseln, anstatt das Werkzeug zu überlasten. Wenn Sie unsicher sind, welchen SKF Backenabzieher Sie verwenden sollen, erstellen wir Ihnen bei MR ein Angebot mit dem Code oder einem Foto des Teils.

Um den richtigen SKF Abzieher zu wählen, muss zunächst festgelegt werden, wo das Teil gegriffen wird: Außenring, Innenring, Flansch oder zentrale Bohrung. Wenn das Wälzlager wiederverwendet werden soll, sollte es am Innenring abgezogen werden, um keine Kraft über die Wälzkörper zu übertragen. Wenn es entsorgt wird, kann es am Außenring mit weniger Sorgfalt gegriffen werden.

Der zweite Faktor ist der Raum hinter dem Lager: Wenn wenig Platz ist, kann ein umkehrbarer Abzieher oder einer mit dünnen Backen die einzige Option sein. Auch der Wellendurchmesser und der Außendurchmesser des Teils müssen gemessen werden, da jede Serie einen Arbeitsbereich hat. Codes wie TMMA 3, TMHP 8, TMMR 80F und TMMP 6 entsprechen Modellen mit unterschiedlichen Kapazitäten.

Der dritte Faktor ist die erforderliche Kraft: Wenn das Lager sehr fest sitzt oder verrostet ist, kann ein hydraulischer Abzieher sicherer sein als ein mechanischer. Im Allgemeinen reicht für leichte Arbeiten ein mechanischer; für große oder sehr fest sitzende Teile ist ein hydraulischer zu bevorzugen. Bei MR vertreiben wir SKF Abzieher der Serien TMMA, TMHP, TMMR und TMMP und helfen Ihnen, je nach Ihren Maßen und Arbeitsbedingungen auszuwählen.

Einer der häufigsten Fehler ist die Verwendung eines Abziehers mit Backen, die nicht weit genug öffnen oder zu stark geneigt sind, was dazu führen kann, dass sie abrutschen und die Welle markieren. Ein weiterer Fehler ist, mit einem Hammer auf die Spindel des Abziehers zu schlagen, was das Gewinde beschädigen oder das Werkzeug dezentrieren kann. Man muss immer prüfen, dass die Backen gut aufliegen und die Spindel mit der Welle zentriert ist.

Es ist auch ein Fehler, ein Wälzlager am Außenring abzuziehen, wenn es wiederverwendet werden soll, da die Kraft über die Wälzkörper geht und Markierungen oder Verformungen hinterlassen kann. In solchen Fällen sollte ein Trennmesser oder Abzieher verwendet werden, der am Innenring greift. Wenn das Lager sehr fest sitzt, kann kontrollierte Wärme oder Kriechöl angewendet werden, aber niemals den Abzieher erhitzen.

Schließlich sollte man einen mechanischen Abzieher nicht überlasten, wenn das Teil nicht nachgibt: Es ist besser, zu einem hydraulischen Abzieher zu wechseln, bevor das Werkzeug bricht oder die Welle beschädigt wird. Bei MR vertreiben wir SKF Abzieher und beraten Sie zur richtigen Technik für Ihre Anwendung. Wenn Sie Zweifel haben, senden Sie uns ein Foto des Teils und wir zeigen Ihnen den geeigneten Abzieher.
