Montage und Demontage von Link-Belt: Werkzeuge, Schritte und häufige Fehler, die die Lebensdauer verkürzen

Die Montage und Demontage von Link-Belt ist eine Aufgabe, die die Lebensdauer des Wälzlagers bestimmt. Ein falsches Verfahren kann Laufbahnen, Käfige oder Dichtungen beschädigen und vorzeitige Ausfälle verursachen. Deshalb sollte eine geordnete Reihenfolge eingehalten und die richtigen Werkzeuge verwendet werden. In dieser Anleitung gehen wir auf die wichtigsten Punkte für jeden Link-Belt-Wälzlagertyp ein.

Präzisionswälzlager erfordern eine sorgfältige Handhabung. Direkte Schläge, übermäßige Erwärmung oder Fehlausrichtung können ein neues Teil zerstören. Obwohl es wie eine einfache Aufgabe erscheint, erfordert die Montage Methode und Aufmerksamkeit für Details. Ein gutes Verfahren vermeidet unnötige Anlagenstillstände.

In der argentinischen Industrie werden diese Wälzlager in Förderern, Ventilatoren und Pumpen eingesetzt. Jede Anwendung hat ihre Besonderheiten hinsichtlich Last, Drehzahl und Umgebung. Daher muss die Montage an den Wälzlagertyp und die Arbeitsbedingungen angepasst werden. Wir vertreiben Link-Belt-Wälzlager und helfen Ihnen, das richtige für Ihre Ausrüstung auszuwählen.

Für die Montage und Demontage von Link-Belt benötigen Sie Werkzeuge, die Kraft gleichmäßig ausüben. Mechanische oder hydraulische Abzieher sind für die Demontage am empfehlenswertesten. Für die Montage werden Hülsen, Montageplatten oder Pressen verwendet. Verwenden Sie niemals Hämmer direkt auf dem Wälzlager.

Ein Induktionsheizgerät ist ideal für die Montage von Wälzlagern mit Presssitz. Es erwärmt den Innenring kontrolliert und ohne offene Flamme. Ein Ölbad kann ebenfalls verwendet werden, erfordert aber mehr Sorgfalt bei der Temperatur. Die Erwärmung muss gleichmäßig sein, um Verformungen zu vermeiden.

Neben den Hauptwerkzeugen sollten Handschuhe, saubere Tücher und ein Messschieber zur Überprüfung der Maße vorhanden sein. Ein Infrarotthermometer hilft, die Erwärmungstemperatur zu kontrollieren. Die Reinigung von Welle und Gehäuse ist vor dem Beginn entscheidend. Wir vertreiben Link-Belt-Wälzlager: Senden Sie uns den Code, das Maß oder ein Foto und wir erstellen Ihnen ein Angebot.

Die Link-Belt Y-Einsatzlager, wie ER20, ER22 oder ER40, werden auf Wellen mit Gleitsitz oder mit Gewindestiften montiert. Prüfen Sie zunächst, dass die Welle sauber und gratfrei ist. Schieben Sie das Wälzlager bis in seine Position und ziehen Sie die Befestigungsschrauben gleichmäßig an. Üben Sie keine Kraft auf den Außenring aus.

Wenn das Wälzlager einen exzentrischen Befestigungsring hat, folgen Sie dem Verfahren des Herstellers. Drehen Sie den Ring in Drehrichtung der Welle und arretieren Sie ihn dann mit der Schraube. Eine ungleichmäßige Einstellung kann das Wälzlager dezentrieren und Vibrationen erzeugen. Überprüfen Sie, dass sich das Wälzlager nach der Montage frei dreht.

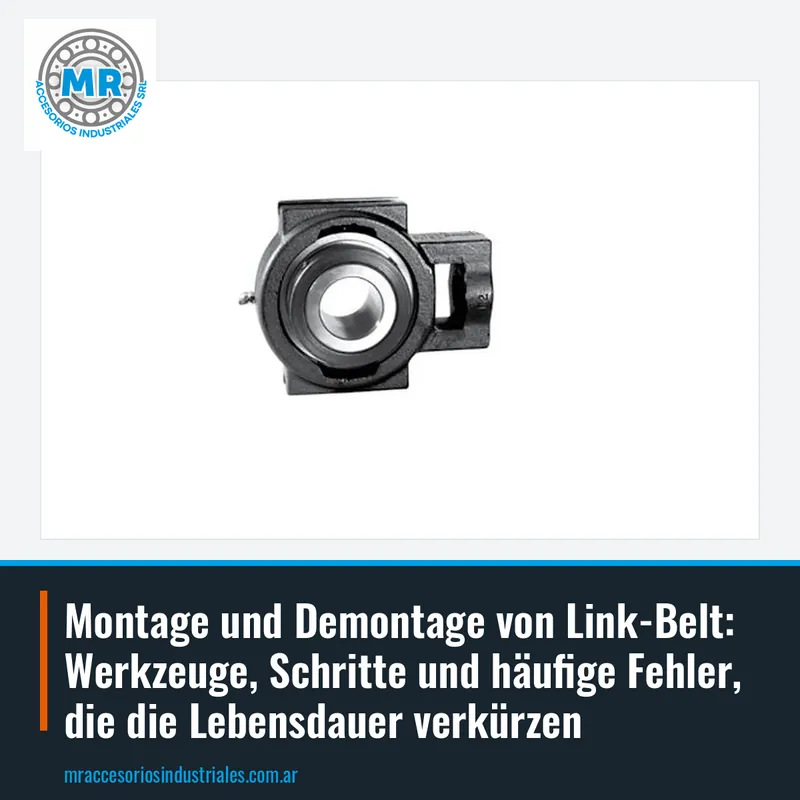

Bei Y-Gehäusen mit Einsatzlager, wie TU320, TU322 oder TU323, ist die Montage ähnlich. Stellen Sie sicher, dass das Gehäuse gut mit der Welle ausgerichtet ist. Eine Winkelabweichung reduziert die Lebensdauer des Wälzlagers. Wir vertreiben diese Baugruppen und erstellen Ihnen ein Angebot für den benötigten Code.

Die Link-Belt Pendelrollenlager, wie B635L, B419L oder B455L, tolerieren Fehlausrichtungen, erfordern aber eine sorgfältige Montage. Sie werden mit Presssitz auf der Welle montiert, weshalb das Wälzlager häufig erwärmt werden muss. Erwärmen Sie den Innenring auf eine moderate und kontrollierte Temperatur. Schieben Sie ihn dann bis zum Anschlag auf die Welle.

Erwärmen Sie das Wälzlager niemals mit direktem Brenner. Lokale Hitze kann die Härte des Stahls verändern. Verwenden Sie ein Induktionsheizgerät oder ein Ölbad mit Thermometer. Lassen Sie das Wälzlager nach der Montage abkühlen, bevor Sie Last aufbringen.

Überprüfen Sie, dass das Wälzlager gut an der Wellenschulter anliegt. Wenn Sie eine Befestigungshülse verwenden, ziehen Sie die Mutter schrittweise an. Übermäßiges Anziehen kann das innere Spiel verringern und Überhitzung verursachen. Wir vertreiben Link-Belt Pendelrollenlager und helfen Ihnen, die richtige Einstellung zu bestimmen.

Link-Belt Zylinderrollenlager werden in Anwendungen mit radialer Last eingesetzt. Sie haben oft einen abnehmbaren Innen- oder Außenring, was die Montage erleichtert. Montieren Sie zuerst den Ring mit Presssitz und dann die Rollenbaugruppe. Drücken Sie die Rollen niemals gegen die Borde.

Bei diesen Wälzlagern bilden Käfig und Rollen eine Baugruppe, die durch Schläge beschädigt werden kann. Verwenden Sie eine Montagehülse, die nur auf dem zu montierenden Ring aufliegt. Wenn der Sitz sehr fest ist, erwärmen Sie den Innenring gleichmäßig. Überprüfen Sie, dass sich die Rollen ohne Blockieren drehen.

Die Demontage von Zylinderrollenlagern erfordert Abzieher, die je nach Fall am Innen- oder Außenring ansetzen. Üben Sie keine Kraft auf den Käfig aus. Wenn das Wälzlager wiederverwendet werden soll, markieren Sie es, um es in derselben Position wieder zu montieren. Wir vertreiben Link-Belt Zylinderrollenlager und erstellen Ihnen ein Angebot für den benötigten Code.

Die Link-Belt Gehäuse, wie PA344, 68564 oder PA327, werden auf ebenen und steifen Oberflächen montiert. Prüfen Sie zunächst, dass die Basis eben und frei von Farbe oder Schmutz ist. Verwenden Sie Unterlegscheiben und Schrauben geeigneter Festigkeitsklasse zur Befestigung des Gehäuses. Ein schlecht befestigtes Gehäuse überträgt Vibrationen auf das Wälzlager.

Stellen Sie bei der Montage des Gehäuses sicher, dass die Mitte des Gehäuses mit der Welle übereinstimmt. Eine Fehlausrichtung zwischen Gehäusen erzeugt zusätzliche Lasten. Wenn Sie mehrere Gehäuse in einer Linie verwenden, richten Sie sie mit einer Schnur oder einem Laser aus. Drehen Sie nach der Befestigung die Welle von Hand, um zu prüfen, dass es keine schwergängigen Stellen gibt.

Nutzen Sie jede Demontage, um den Zustand des Wälzlagers und der Dichtung zu prüfen. Wenn das Wälzlager beschädigt ist, ersetzen Sie es durch ein neues mit demselben Code. Wir vertreiben Link-Belt Gehäuse und erstellen Ihnen ein Angebot für den benötigten Code.

Einer der häufigsten Fehler bei der Montage und Demontage von Link-Belt ist das Schlagen auf das Wälzlager. Direkte Stöße hinterlassen Spuren auf den Laufbahnen und erzeugen Geräusche und Vibrationen. Ein weiterer Fehler ist die übermäßige Erwärmung des Wälzlagers, die den Stahl anlassen kann. Auch die unzureichende Reinigung der Welle vor der Montage ist häufig.

Die Fehlausrichtung zwischen Gehäusen oder zwischen Motor und Maschine ist eine weitere Ursache für Ausfälle. Ein fehlausgerichtetes Wälzlager arbeitet mit ungleichen Lasten und verschleißt schneller. Übermäßiges Anziehen der Befestigungsschrauben kann auch den Innenring verformen. Verwenden Sie immer die vom Hersteller empfohlenen Anziehdrehmomente.

Die Nichtüberprüfung des inneren Spiels nach der Montage ist ein häufiger Fehler. Ein ungeeignetes Spiel kann Überhitzung oder übermäßige Lose verursachen. Wir vertreiben Link-Belt-Wälzlager und helfen Ihnen, diese Fehler zu vermeiden.
