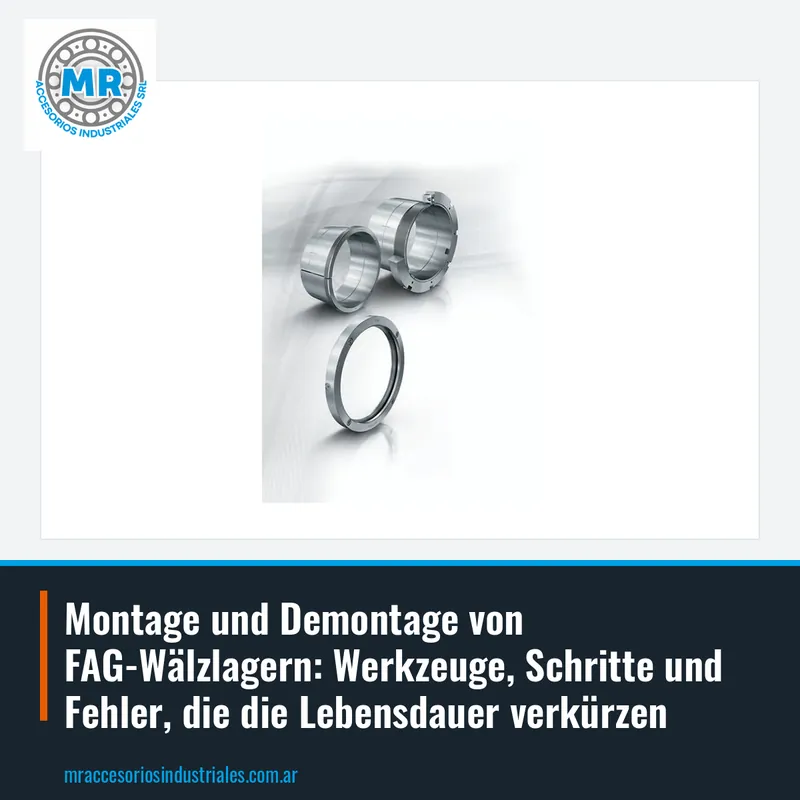

Montage und Demontage von FAG-Wälzlagern: Werkzeuge, Schritte und Fehler, die die Lebensdauer verkürzen

Vor der Montage eines FAG-Wälzlagers prüfen Sie, dass Welle und Gehäuse sauber sind, ohne Grate oder Markierungen. Jedes Fremdpartikel kann die Laufbahnen oder die Wälzkörper beschädigen. Prüfen Sie auch, dass die Maße des Sitzes laut Herstellerkatalog korrekt sind. Eine zu feste oder zu lockere Passung beeinträchtigt die Funktion.

Kontrollieren Sie den Zustand des neuen Wälzlagers: dass es keine Stöße, Korrosion oder Schmutz aufweist. Wenn es ab Werk geschmiert ist, waschen Sie es nicht, außer bei ausdrücklicher Anweisung. Bei Wälzlagern mit kegeligem Bohrung, wie denen, die auf Spannhülsen montiert werden, bereiten Sie die Hülse und die Befestigungsmutter vor. Halten Sie die geeigneten Montagewerkzeuge bereit.

Auch die Arbeitsumgebung ist wichtig: Vermeiden Sie Luftzüge mit Staub und halten Sie den Bereich ordentlich. Wenn Sie das Wälzlager zum Montieren erwärmen, verwenden Sie einen Induktionsheizer oder ein Ölbad mit kontrollierter Temperatur. Erwärmen Sie niemals mit direktem Brenner, da Sie die Wärmebehandlung des Stahls verändern können.

Um FAG-Wälzlager ohne Beschädigung zu montieren, verwenden Sie Werkzeuge, die die Kraft nur auf den Ring ausüben, der die Passung hat. Wenn die Passung auf der Welle ist, drücken Sie den Innenring; wenn sie im Gehäuse ist, drücken Sie den Außenring. Montagehülsen und Schlagrohre sind für kleine Wälzlager nützlich. Für mittlere und große Wälzlager empfiehlt sich eine Presse oder ein Induktionsheizer.

Bei Wälzlagern mit kegeligem Bohrung, die auf einer Spannhülse montiert werden, benötigen Sie einen Schlüssel für die Befestigungsmutter und eine Lehre zur Messung des Radialspiels. Die Montage erfolgt durch Vorschieben des Wälzlagers auf der Hülse bis zur angegebenen Spielreduzierung. Dafür verwendet man eine Fühlerlehre und eine Radialspiellehre.

Hydraulische Abzieher sind die beste Option, um große Wälzlager ohne Beschädigung der Welle zu demontieren. Es gibt auch Heizplatten und Infrarotthermometer zur Temperaturkontrolle. Bei MR beraten wir Sie, welches Werkzeug für jedes FAG-Wälzlager geeignet ist.

Die Kaltmontage wird für kleine Wälzlager mit nicht sehr fester Passung verwendet. Es wird eine gleichmäßige Montagekraft auf den Ring ausgeübt, der die Passung hat, mit einem Schlagrohr oder einer Presse. Schlagen Sie niemals direkt mit einem Hammer auf das Wälzlager, da Sie die Laufbahnen markieren und vorzeitige Vibrationen erzeugen können.

Für Rillenkugellager wie das 6003 oder das 6020 ist die Kaltmontage in der Regel ausreichend, wenn die Passung leicht ist. Wenn die Passung fester ist, empfiehlt es sich, das Wälzlager zu erwärmen, damit es sich ausdehnt und leicht eintritt. Denken Sie daran, dass der Innenring gut an der Wellenschulter anliegen muss.

Ein häufiger Fehler ist, die Kraft auf den falschen Ring auszuüben: Wenn Sie den Außenring drücken, obwohl die Passung auf der Welle ist, werden die Kugeln gegen die Laufbahnen gedrückt. Das verkürzt die Lebensdauer des Wälzlagers. Deshalb identifizieren Sie immer, welcher Ring die Passung hat, und verwenden Sie das geeignete Werkzeug, um ihn zu drücken.

Die Warmmontage wird verwendet, wenn die Passung fester ist oder das Wälzlager groß ist. Das Wälzlager wird auf eine kontrollierte Temperatur erwärmt, damit sich die Bohrung ausdehnt und ohne Anstrengung auf die Welle passt. Die sicherste Methode ist ein Induktionsheizer, der gleichmäßig und ohne Flamme erwärmt.

Es kann auch ein Ölbad mit Thermometer verwendet werden, wobei darauf zu achten ist, dass das Wälzlager nicht den heißen Boden berührt. Verwenden Sie niemals einen direkten Brenner, da die ungleichmäßige Erwärmung das Wälzlager verformen kann. Die Höchsttemperatur hängt von der Wärmebehandlung des Stahls ab, daher sollte das Datenblatt des Herstellers konsultiert werden.

Nach dem Erwärmen montieren Sie das Wälzlager schnell und lassen es abkühlen, bevor Sie Last aufbringen. Prüfen Sie, dass es gut an der Schulter anliegt. Bei Wälzlagern mit kegeligem Bohrung wird die Erwärmung nicht verwendet; sie werden kalt montiert, indem sie auf die Hülse vorgeschoben und das Radialspiel gemessen wird.

Um ein FAG-Wälzlager ohne Beschädigung der Welle oder des Gehäuses zu demontieren, verwenden Sie mechanische oder hydraulische Abzieher. Zwei- oder dreiamige Abzieher sind für kleine und mittlere Wälzlager nützlich. Für große Wälzlager, wie Pendelrollenlager, empfiehlt sich ein hydraulischer Abzieher mit ausreichender Kapazität.

Wenn das Wälzlager wiederverwendet werden soll, muss die Abziehkraft auf den Ring mit Passung ausgeübt werden. Wenn es entsorgt wird, kann sie auf den anderen Ring ausgeübt werden, aber immer vorsichtig, um die Welle nicht zu verkratzen. Bei Wälzlagern mit kegeligem Bohrung wird zuerst die Mutter gelöst und die Hülse mit einem Spezialabzieher abgezogen.

Schlagen Sie niemals auf das Wälzlager, um es zu entfernen, da Sie den Wellensitz beschädigen können. Wenn es stark verrostet oder festgeklebt ist, verwenden Sie ein Eindringmittel und lassen Sie es einwirken. Bei MR beraten wir Sie zum geeigneten Abzieher für jedes FAG-Wälzlager und erstellen Ihnen ein Angebot.

Einer der häufigsten Fehler ist die Montage des Wälzlagers durch direktes Schlagen mit einem Hammer. Das erzeugt Markierungen auf den Laufbahnen, die sich später in Geräuschen und Vibrationen niederschlagen. Ein weiterer Fehler ist, Welle oder Gehäuse vor der Montage nicht gut zu reinigen. Der Schmutz wirkt als Schleifmittel und verursacht vorzeitigen Verschleiß.

Eine falsche Passung verkürzt ebenfalls die Lebensdauer: Wenn die Passung zu locker ist, dreht sich der Ring auf dem Sitz und verschleißt die Welle; wenn sie zu fest ist, wird das Innenspiel reduziert und das Wälzlager überhitzt. Deshalb ist es entscheidend, die vom Hersteller angegebenen Toleranzen einzuhalten. Bei Wälzlagern mit kegeligem Bohrung ist es ein schwerer Fehler, das Radialspiel während der Montage nicht zu messen.

Ein weiterer häufiger Fehler ist die unzureichende Schmierung nach der Montage. Fehlendes Fett oder zu viel Fett können Ausfälle verursachen. Auch das Mischen unverträglicher Fette ist ein Fehler. Bevor Sie das Gerät in Betrieb nehmen, drehen Sie das Wälzlager von Hand, um zu prüfen, dass es keine harten Stellen oder anormalen Geräusche gibt.

Um ein FAG-Wälzlager anzufragen, senden Sie den vollständigen Code, der auf dem Teil steht, zum Beispiel 32326 oder 32920. Wenn Sie den Code nicht haben, senden Sie die Hauptmaße: Innendurchmesser, Außendurchmesser und Breite. Auch ein Foto des Wälzlagers und des Geräts, in dem es montiert wird, ist hilfreich.

Bei MR vertreiben wir FAG-Wälzlager, darunter Rillenkugellager, Schrägkugellager, Kegelrollenlager, Zylinderrollenlager und Pendelrollenlager, und helfen Ihnen, die richtige Referenz zu identifizieren, wenn Sie Zweifel haben. Wir beraten Sie auch zur Montage und Demontage.
