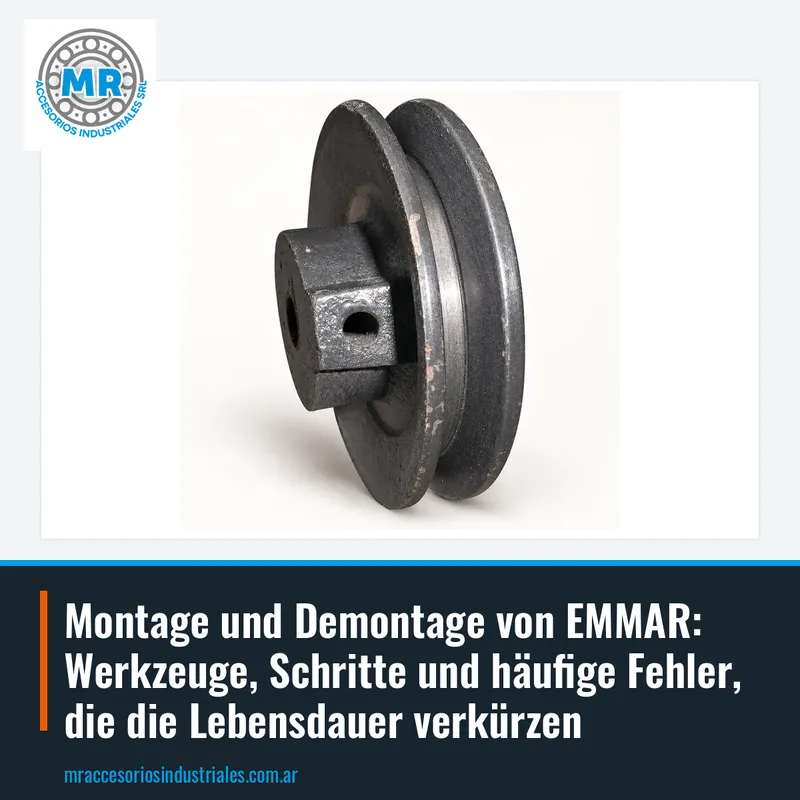

Montage und Demontage von EMMAR: Werkzeuge, Schritte und häufige Fehler, die die Lebensdauer verkürzen

Die Montage und Demontage von EMMAR-Riemenscheiben und Rollenketten ist eine Aufgabe, die einfach erscheint, aber Details verbirgt, die den Unterschied zwischen einem Antrieb, der jahrelang hält, und einem, der nach wenigen Wochen ausfällt, ausmachen. Eine schlechte Montage erzeugt Fehlausrichtungen, Vibrationen und vorzeitigen Verschleiß der Komponenten. Deshalb sollte man vor dem Beginn verstehen, was installiert wird und wie es ausgerichtet sein muss. In diesem Leitfaden gehen wir die wichtigsten Schritte und die häufigsten Fehler durch, damit Sie die Arbeit sicher erledigen können.

Die EMMAR-Riemenscheiben werden von MR selbst hergestellt und in Riemenantrieben aller Art von Industriemaschinen eingesetzt. Die EMMAR-Rollenketten hingegen übertragen Kraft in Förderern, Aufzügen und landwirtschaftlichen Geräten. Beide Produkte erfordern eine sorgfältige Montage: Eine außermittige Riemenscheibe oder eine schlecht gespannte Kette erzeugen unregelmäßige Belastungen, die die Lebensdauer des gesamten Systems verkürzen. Deshalb erklären wir in diesem Beitrag, wie man es richtig macht.

Ein häufiger Fehler ist, die Teile mit Schlägen oder ungeeigneten Werkzeugen zu zwingen. Sowohl Riemenscheiben als auch Ketten haben präzise Toleranzen: Ein Schlag kann die Rille der Riemenscheibe verformen oder die Kettenglieder beschädigen. Statt zu improvisieren, sollte man ein geordnetes Verfahren befolgen und geeignete Abzieher oder Einstellwerkzeuge verwenden. So schützt man die Investition und vermeidet ungeplante Stillstände.

Für die Montage oder Demontage einer EMMAR-Riemenscheibe benötigen Sie grundlegende Werkstattwerkzeuge: Maul- oder Steckschlüssel, einen dreischenkligen Abzieher, einen Messschieber oder ein Mikrometer zur Überprüfung der Durchmesser und eine Wasserwaage oder ein Lineal zur Kontrolle der Ausrichtung. Auch ein Drehmomentschlüssel zum Anziehen der Befestigungsschrauben mit dem empfohlenen Drehmoment ist nützlich. Spezielle Ausrüstung ist nicht erforderlich, aber Werkzeuge in gutem Zustand, um die Teile nicht zu beschädigen.

Der Abzieher ist entscheidend für die Demontage ohne Schläge. Er stützt sich auf der Nabe der Riemenscheibe ab und drückt die Welle gleichmäßig nach außen. Wenn Sie keinen Abzieher haben, können Sie zwei gegenüberliegende Brechstangen verwenden, aber sehr vorsichtig, um die Rille nicht zu verformen. Schlagen Sie niemals direkt mit einem Hammer auf die Riemenscheibe: Gusseisen oder Stahl können splittern oder reißen. Ein falscher Schlag kann eine neue Riemenscheibe unbrauchbar machen.

Für die Montage ist es entscheidend, die Welle und die Bohrung der Riemenscheibe vor dem Aufsetzen zu reinigen. Jeglicher Grat oder Schmutz verhindert einen korrekten Sitz und erzeugt Vibrationen. Wenn die Riemenscheibe sehr stramm sitzt, kann die Nabe leicht mit einem Brenner erwärmt werden, aber ohne Übertreibung: Übermäßige Hitze verändert die Materialeigenschaften. Dann wird sie bis zur gewünschten Position geschoben und mit den Gewindestiften oder Passfedern je nach Ausführung befestigt.

Der erste Schritt ist die Überprüfung, dass Welle und Bohrung der Riemenscheibe die richtigen Maße haben. Messen Sie vor der Montage den Wellendurchmesser und vergleichen Sie ihn mit der Bohrung der Riemenscheibe. Bei Abweichung nicht erzwingen: Schreiben Sie uns und wir bieten Ihnen das genaue Maß an.

Setzen Sie dann die Riemenscheibe auf die Welle und richten Sie gegebenenfalls die Passfeder aus. Verwenden Sie einen umgekehrten Abzieher oder ein Rohr, das nur auf der Innennahe aufliegt, um sie sanft zu drücken. Während des Einführens kontrollieren Sie, dass sie senkrecht zur Welle bleibt. Sobald sie in Position ist, ziehen Sie die Befestigungsschrauben über Kreuz und mit dem empfohlenen Drehmoment an. Überprüfen Sie abschließend die Ausrichtung mit einem Metalllineal, das an den Seitenflächen beider Riemenscheiben anliegt: Sie müssen koplanar sein.

Ein häufiger Fehler ist, die Gewindestiften zu fest anzuziehen, was die Nabe verformt und die Riemenscheibe außermittig macht. Ein weiterer ist, die Ausrichtung nach einigen Betriebsstunden nicht zu überprüfen: Anfängliche Vibrationen können die Befestigungen lockern. Deshalb sollte man nach dem ersten Anlauf die Maschine stoppen und Anzug und Ausrichtung erneut kontrollieren. Diese einfache Gewohnheit vermeidet unregelmäßigen Verschleiß an Riemen und Wälzlagern.

Um eine EMMAR-Riemenscheibe zu demontieren, lösen Sie zuerst die Befestigungsschrauben und entfernen Sie sie vollständig. Wenn die Riemenscheibe auf einer Welle mit Passfeder sitzt, entfernen Sie die Passfeder mit einem kleinen Abzieher oder einem Bronzedorn. Setzen Sie dann den dreischenkligen Abzieher so an, dass die Schenkel die Nabe der Riemenscheibe von hinten greifen, nicht den Rand der Rille. Richten Sie die zentrale Schraube des Abziehers gegen die Wellenmitte und beginnen Sie langsam zu drehen.

Es ist wichtig, dass der Abzieher gut zentriert ist, damit die Kraft gleichmäßig verteilt wird. Wenn die Riemenscheibe stark verrostet oder festgebacken ist, tragen Sie ein Kriechöl auf die Verbindung auf und lassen Sie es einige Minuten einwirken. Verwenden Sie niemals direkte Hitze auf der Riemenscheibe, wenn sie sich in der Nähe von Wälzlagern oder Dichtungen befindet: Die Hitze wird übertragen und kann sie beschädigen. Wenn sie sich mit dem Abzieher nicht löst, schlagen Sie nicht darauf: Konsultieren Sie besser einen Fachmann.

Reinigen Sie nach der Demontage die Welle und prüfen Sie ihre Oberfläche auf Kratzer oder Verformungen. Wenn die Welle beschädigt ist, wird die neue Riemenscheibe nicht richtig sitzen und erneut ausfallen. Nutzen Sie die Gelegenheit, um die Rille der Riemenscheibe zu inspizieren: Bei Rissen oder ungleichmäßigem Verschleiß ist es Zeit, sie zu ersetzen. Bei MR bieten wir Ihnen EMMAR-Riemenscheiben an, wenn Sie uns den Code oder die Maße mitteilen.

Die EMMAR-Rollenketten, wie die Serien 10-B1 oder 20-B1, werden montiert, indem ihre Enden mit einem Verbindungsglied oder Clip verbunden werden. Überprüfen Sie vor der Montage, dass die Teilung der Kette mit der der Kettenräder übereinstimmt. Eine falsche Teilung erzeugt Sprünge und Brüche. Prüfen Sie auch, dass die Kette nicht verdreht ist oder steife Glieder hat: Wenn sie als Rolle geliefert wird, rollen Sie sie vorsichtig ab, um sie nicht zu verdrehen.

Um die Enden zu verbinden, setzen Sie das Verbindungsglied mit dem Clip in Laufrichtung der Kette offen ein. Der Clip muss mit dem geschlossenen Teil nach vorne zeigen, damit die Zentrifugalkraft ihn nicht löst. Verwenden Sie eine geeignete Zange, um den Clip ohne Verformung zu öffnen und zu schließen. Verwenden Sie niemals einen Schraubendreher und einen Hammer: Das ist der schnellste Weg, das Glied zu ruinieren und einen vorzeitigen Ausfall zu verursachen.

Die Demontage einer EMMAR-Kette erfolgt durch Entfernen des Clips des Verbindungsglieds mit einer Spitzzange. Wenn die Kette sehr gespannt ist, lockern Sie zuerst den Spanner oder verschieben Sie die Welle, um Spiel zu geben. Wenn sie kein Verbindungsglied hat (weil sie vernietet wurde), kann sie mit einem Kettennieter oder Trennschleifer durchtrennt werden, aber immer nach vorheriger Markierung des zu trennenden Glieds. Reinigen Sie nach der Demontage die Kette und prüfen Sie den Verschleiß von Rollen und Laschen.

Einer der häufigsten Fehler ist die Fehlausrichtung zwischen Riemenscheiben oder zwischen Kettenrädern. Eine Fehlausrichtung erzeugt Seitenkräfte, die die Flanken der Riemen und die Seiten der Kettenglieder vorzeitig verschleißen. Bei Riemenscheiben zeigt sich die Fehlausrichtung dadurch, dass der Riemen aus der Rille springt oder an den Rändern ausfranst. Bei Ketten sieht man glänzenden Verschleiß an den Innenlaschen. Überprüfen Sie die Ausrichtung immer mit einem Lineal oder einem Laser.

Ein weiterer Fehler ist die falsche Spannung der Kette oder des Riemens. Eine zu straffe Kette überlastet die Wälzlager und die Zähne; eine zu lockere springt und schlägt. Die korrekte Spannung wird in der Mitte des Leertrums gemessen: Es sollte ein mäßiger Durchhang vorhanden sein, gemäß den Angaben des Geräteherstellers. Bei Riemen wird die Spannung durch Drücken mit dem Finger überprüft: Der Riemen sollte etwas nachgeben, ohne sich weich anzufühlen.

Häufig werden auch ungeeignete Schmierstoffe verwendet oder gar nicht geschmiert. Rollenketten benötigen Schmierung, um die innere Reibung zwischen Bolzen und Buchsen zu reduzieren. Ein sehr schweres Öl dringt nicht ein; ein sehr leichtes läuft ab. Verwenden Sie ein spezielles Kettenfett oder ein Mineralöl mittlerer Viskosität. Bei Riemenscheiben ist keine Schmierung erforderlich, aber die Reinigung: Angesammelter Staub und Fett in der Rille lassen den Riemen durchrutschen und erzeugen Wärme.

Eine EMMAR-Riemenscheibe sollte ersetzt werden, wenn die Rille sichtbaren Verschleiß, Risse oder Verformungen aufweist. Wenn der Riemen in die Rille einsinkt und den Grund berührt, überträgt die Riemenscheibe nicht mehr korrekt. Auch bei Vibrationen, die sich durch Ausrichtung nicht beheben lassen. Bei Ketten wird der Verschleiß durch die Längung gemessen: Wenn sich die Kette sichtbar gegenüber ihrer ursprünglichen Länge gedehnt hat, muss sie zusammen mit den Kettenrädern gewechselt werden.

Um eine neue EMMAR-Riemenscheibe oder -Kette zu bestellen, ist es am praktischsten, den auf dem Teil eingeprägten Code oder ein Foto mit einem Referenzmaß zu senden. Zum Beispiel 10-B1. Wenn der Code nicht lesbar ist, messen Sie bei Riemenscheiben den Außendurchmesser und die Rillenbreite oder bei Ketten die Teilung und die Innenbreite. Mit diesen Daten bieten wir Ihnen bei MR das genaue Ersatzteil an.

Denken Sie daran, dass die korrekte Montage ebenso wichtig ist wie die Qualität der Komponente. Eine gut installierte und gewartete EMMAR-Riemenscheibe oder -Kette bietet Ihnen eine lange Lebensdauer. Wenn Sie Fragen zum Verfahren haben oder Ersatzteile benötigen, schreiben Sie uns per WhatsApp oder E-Mail mit den Daten Ihres Geräts. Wir helfen Ihnen, das Teil zu identifizieren, und senden Ihnen das Angebot umgehend.
