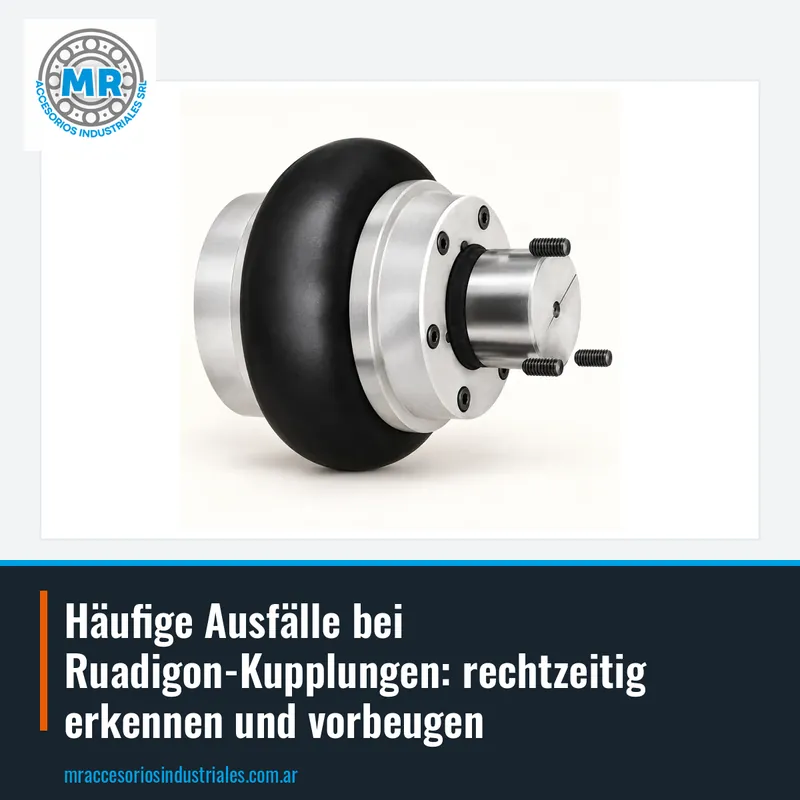

Häufige Ausfälle bei Ruadigon-Kupplungen: rechtzeitig erkennen und vorbeugen

Ruadigon-Kupplungen sind Kraftübertragungselemente, die zwei Wellen verbinden, um die Drehbewegung zu übertragen, wobei sie Fluchtungsfehler und Schwingungen aufnehmen. Sie werden in Pumpen, Kompressoren, Förderern, Rührwerken und allen Arten von Industriemaschinen eingesetzt. Zu den Modellen mit elastischem Band gehören X-2, X-4 und X-5. Diese Kupplungen sind robust und einfach konstruiert, aber nicht frei von Ausfällen, wenn sie nicht korrekt montiert oder gewartet werden.

Die häufigsten Ausfälle bei Ruadigon-Kupplungen entstehen meist durch übermäßige Fluchtungsfehler zwischen den Wellen, erzwungene Montage, fehlende Schmierung der Befestigungselemente oder natürlichen Verschleiß des elastischen Bands. Auch die Betriebsbedingungen spielen eine Rolle: stoßartige Belastungen, häufige Anläufe, extreme Temperaturen oder Umgebungen mit Verunreinigungen. Das rechtzeitige Erkennen von Symptomen vermeidet ungeplante Stillstände und größere Schäden an den angeschlossenen Geräten.

Zur Diagnose eines Ausfalls an einer Ruadigon-Kupplung muss der Zustand des elastischen Bands, der Befestigungsschrauben, der Naben und der Passfeder geprüft werden. Ungewöhnliche Geräusche, Schwingungen, Temperaturanstieg im Kupplungsbereich oder Gummistaub sind Warnsignale. In diesem Leitfaden gehen wir die häufigsten Ausfälle durch und wie man ihnen mit guter Montage- und Wartungspraxis vorbeugt.

Das elastische Band ist das flexible Element der Kupplung, das Fluchtungsfehler aufnimmt und Stöße dämpft. Mit der Zeit altert der Gummi durch Ermüdung, Hitze, Kontakt mit Ölen oder Chemikalien und verliert an Elastizität. Wenn das Band reißt, sich verformt oder bricht, überträgt die Kupplung nicht mehr korrekt und es treten Schwingungen und Geräusche auf. In Extremfällen kann ein vollständiger Bandbruch zur Trennung der Wellen und zum Stillstand der Maschine führen.

Zur Erkennung dieses Problems muss das Band visuell auf Risse, Schnitte, Verhärtung oder Materialablösung geprüft werden. Auch das Spiel zwischen den Zähnen des Bands und den Naben kann gemessen werden: Ist es übermäßig, ist das Band verschlissen. Bei Ruadigon-Kupplungen wie X-2, X-4 oder X-5 ist das Band ein Standardersatzteil, das ohne Austausch der gesamten Kupplung ersetzt werden kann, sofern die Naben in gutem Zustand sind.

Die Vorbeugung besteht darin, die vom Hersteller empfohlene Ausrichtung einzuhalten, Überlastungen zu vermeiden und die Betriebstemperatur zu kontrollieren. Auch eine regelmäßige Prüfung des Bandzustands und der Austausch bei den ersten Anzeichen von Verschleiß sind ratsam. Wenn Sie ein neues Band für Ihre Ruadigon-Kupplung benötigen, senden Sie uns den Kupplungscode oder ein Foto und wir bieten Ihnen das passende Ersatzteil an.

Der Fluchtungsfehler zwischen den verbundenen Wellen ist die Hauptursache für vorzeitige Ausfälle bei Kupplungen mit elastischem Band. Er kann winklig, parallel oder eine Kombination aus beidem sein und erzeugt zusätzliche Belastungen auf Band und Naben. Eine gut installierte Ruadigon-Kupplung toleriert kleine Fluchtungsfehler, aber wenn die zulässigen Werte überschritten werden, verschleißt das Band schnell und die Lager der Geräte können beschädigt werden.

Zu den Symptomen von Fluchtungsfehlern gehören übermäßige Schwingungen, metallische Geräusche, ungleichmäßiger Bandverschleiß und Temperaturanstieg an den Naben. Zur Diagnose kann eine Messuhr oder ein Laserausrichter verwendet werden. Eine visuelle Prüfung des Bandverschleißes gibt ebenfalls Hinweise auf die Art des Fluchtungsfehlers.

Die Vorbeugung besteht darin, die Wellen bei der Montage präzise auszurichten, geeignete Werkzeuge zu verwenden und die Ausrichtung nach dem Anziehen der Befestigungsschrauben zu überprüfen. Auch eine regelmäßige Überprüfung der Ausrichtung ist wichtig, besonders wenn die Maschine bewegt wird oder Stößen ausgesetzt ist. Eine gute Ausrichtung verlängert die Lebensdauer des Bands und des gesamten Antriebssystems.

Ruadigon-Kupplungen werden je nach Modell mit Gewindestiften oder Passfedern auf den Wellen befestigt. Wenn sich diese Schrauben lockern, kann die Nabe auf der Welle rutschen, was zu Übertragungsverlust, Schwingungen und Verschleiß der Passfeder führt. Das Rutschen kann auch die Welle beschädigen und Markierungen oder Grate hinterlassen, die zukünftige Montagen erschweren.

Zur Erkennung dieses Problems muss die Schraubenanzugskraft regelmäßig überprüft und auf Relativbewegung zwischen Nabe und Welle geachtet werden. Rutschspuren, Metallstaub in der Nähe der Passfeder oder Klopfgeräusche beim Anlaufen sind klare Hinweise. Bei Kupplungen wie X-2, X-4 oder X-5 müssen die Schrauben mit dem vom Hersteller empfohlenen Drehmoment angezogen und möglichst Schraubensicherung verwendet werden.

Die Vorbeugung umfasst eine korrekte Dimensionierung der Passfeder, Reinigung der Kontaktflächen vor der Montage und Nachziehen nach den ersten Betriebsstunden. Auch die Prüfung, dass die Welle keinen Verschleiß oder Unrundheit aufweist, ist ratsam. Wenn die Nabe bereits gerutscht ist und die Welle beschädigt hat, kann eine Reparatur der Welle oder ein Austausch der Nabe erforderlich sein.

Die Naben der Ruadigon-Kupplungen sind für die Arbeitsbelastungen ausgelegt. Sie können jedoch durch Ermüdung versagen, wenn sie wiederholten Überlastungen, plötzlichen Stößen oder schweren Fluchtungsfehlern ausgesetzt sind. Risse beginnen oft an den Ecken der Passfeder oder an den Schraubenlöchern und können sich bis zum vollständigen Bruch der Nabe ausbreiten.

Zur Erkennung dieser Ausfallart müssen die Naben visuell auf Risse geprüft werden, insbesondere um die Passfeder und die Schrauben. Auch Eindringprüfmittel können verwendet werden, um nicht sichtbare Risse zu erkennen. Eine gebrochene Nabe kann zu einer gewaltsamen Trennung der Wellen führen, mit Gefahr für Personen und Schäden an den Geräten.

Die Vorbeugung basiert darauf, die Tragfähigkeit der Kupplung nicht zu überschreiten, plötzliche Anläufe zu vermeiden und die Ausrichtung innerhalb der Grenzen zu halten. Auch die Auswahl der richtigen Kupplung für die Anwendung ist wichtig, unter Berücksichtigung von Drehmoment, Drehzahl und Belastungsart. Wenn Sie unsicher sind, welche Ruadigon-Kupplung Sie verwenden sollen, konsultieren Sie uns mit den Daten Ihrer Maschine und wir beraten Sie.

Kupplungen mit elastischem Band sind empfindlich gegenüber Verunreinigungen durch Staub, Sand, Wasser, Öle oder Chemikalien. Diese Verunreinigungen beschleunigen die Alterung des Gummis, verursachen Korrosion an den Naben und können die Befestigungsschrauben blockieren. In sehr aggressiven Umgebungen wird die Lebensdauer des Bands erheblich verkürzt.

Zur Vorbeugung dieser Probleme wird empfohlen, die Kupplung mit Schutzabdeckungen zu schützen und den Bereich regelmäßig mit Druckluft oder einem trockenen Tuch zu reinigen. Auch der Kontakt mit Lösungsmitteln oder Ölen, die den Gummi angreifen, ist zu vermeiden. Wenn die Kupplung im Freien arbeitet, sollte sie abgedeckt werden.

Die vorbeugende Wartung umfasst regelmäßige Sichtprüfungen, Kontrolle der Schraubenanzugskraft, Überprüfung der Ausrichtung und Austausch des Bands bei Anzeichen von Verschleiß. Ein einfacher Wartungsplan kann die meisten Ausfälle vermeiden und die Lebensdauer der Ruadigon-Kupplung verlängern.

Bei der Bestellung einer Ruadigon-Kupplung ist es entscheidend, Modell und Größe korrekt zu identifizieren. Kupplungen mit elastischem Band werden mit einem Buchstaben und einer Zahl bezeichnet, wie X-2, X-4 oder X-5, die die Größe von Nabe und Band angibt. Auch der Wellendurchmesser, die Passfeder und die Befestigungsart müssen angegeben werden. Wenn Sie die alte Kupplung haben, sind ein Foto oder der eingravierte Code sehr hilfreich.

Ein häufiger Fehler ist, nur das elastische Band zu bestellen, ohne zu prüfen, ob es zur Kupplungsgröße passt. Die Bänder sind nicht zwischen verschiedenen Größen austauschbar, und die Verwendung eines falschen Bands kann zu vorzeitigen Ausfällen führen. Ein weiterer Fehler ist, den tatsächlichen Fluchtungsfehler der Installation nicht zu berücksichtigen: Wenn der Fluchtungsfehler größer als zulässig ist, wird keine Kupplung lange halten.

Um Ihre Ruadigon-Kupplung anzufragen, senden Sie uns per WhatsApp oder E-Mail den Kupplungscode, die Wellenmaße und möglichst ein Foto. Bei MR bieten wir Ihnen die komplette Kupplung oder die benötigten Ersatzteile an und zeigen Ihnen die beste Option für Ihre Anwendung. Wir beraten Sie bei der Auswahl.
