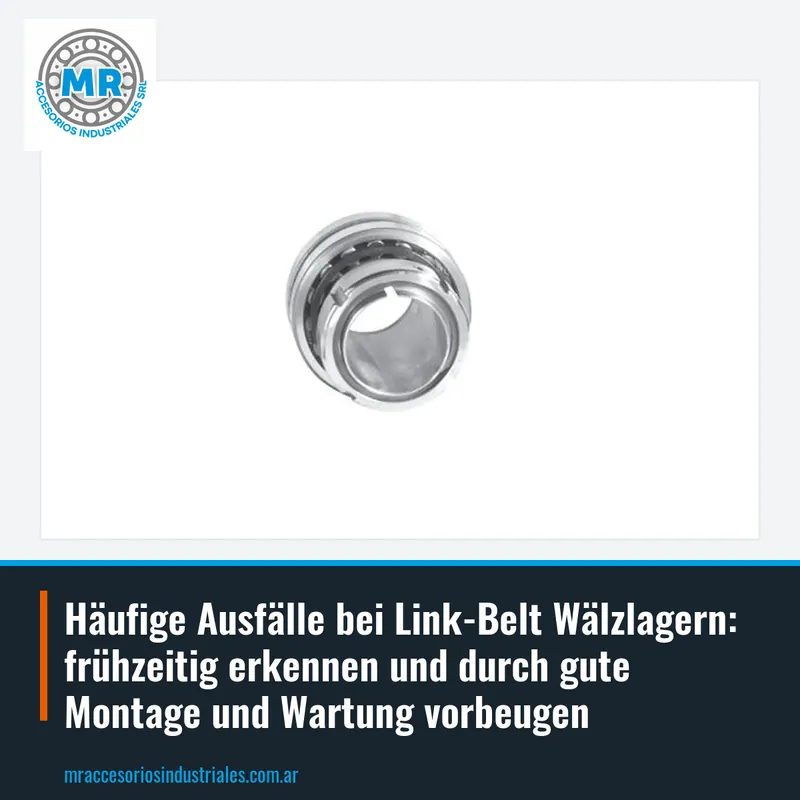

Häufige Ausfälle bei Link-Belt Wälzlagern: frühzeitig erkennen und durch gute Montage und Wartung vorbeugen

Ausfälle bei Link-Belt Wälzlagern treten selten plötzlich auf: Fast immer gibt es frühe Anzeichen, die ein geschultes Ohr und eine erfahrene Hand erkennen können. Ein metallisches Geräusch, eine vorher nicht vorhandene Vibration oder ein Temperaturanstieg im Gehäuse sind die ersten Hinweise. Werden sie ignoriert, schreitet der Schaden schnell voran und endet in einem ungeplanten Stillstand. Deshalb sollten Inspektionsrunden mit einem mechanischen Stethoskop oder einem Schwingungsmessgerät durchgeführt werden.

Bei Y-Stehlagern wie ER27 oder ER23 ist auf das Radialspiel und das Auftreten von Spiel im Gehäuse zu achten. Ein lockerer Einsatz im Gehäuse verursacht Verschleiß am Außenring und kann das Gehäuse beschädigen. Bei Pendelrollenlagern wie 6203U oder 6608U zeigt sich der Ausfall meist als erhöhtes Axialspiel oder ein ungleichmäßiges Verschleißmuster auf den Laufbahnen. Ein Lager, das schwergängig dreht oder sich von Hand blockiert, muss bereits ersetzt werden.

Die Temperatur ist ein weiterer wichtiger Indikator: Ist das Gehäuse heißer als die benachbarten, stimmt etwas nicht. Ursachen können fehlende Schmierung, übermäßiges Fett, Fehlausrichtung oder übermäßige Belastung sein. Bei kompletten Gehäusen wie PU326 oder PU344 sollten auch die Befestigung am Fundament und der Zustand der Dichtungen überprüft werden. Bei Zweifeln ist es am besten, ein Foto des Lagers und des Gehäuses zu machen und uns zur Orientierung zu senden.

Die Montage ist der kritischste Moment für die Lebensdauer eines Link-Belt Stehlagers. Ein häufiger Fehler ist, den Einsatz mit direkten Schlägen auf den Außenring oder die Dichtungen auf die Welle zu zwingen. Das kann die Laufbahnen verformen, die Dichtlippen beschädigen und Druckstellen erzeugen, die zu vorzeitigem Ausfall führen. Richtig ist eine Montage mit kontrollierter Passung, vorzugsweise mit einer Vorrichtung, die gleichmäßig auf den Innenring drückt.

Ein weiterer häufiger Fehler ist die Missachtung der Passung zwischen Welle und Bohrung des Einsatzes. Ist die Passung zu locker, dreht sich der Innenring auf der Welle und verursacht Fretting-Verschleiß; ist sie zu stramm, wird das innere Spiel reduziert und das Lager arbeitet mit übermäßiger Vorspannung. Bei Einsätzen mit Stellschrauben wie ER24 muss überprüft werden, dass die Schrauben fest angezogen sind und die Welle keine Grate oder Markierungen aufweist, die ein korrektes Anliegen verhindern.

Auch die Ausrichtung ist entscheidend: Eine Fehlausrichtung zwischen zwei Gehäusen, die eine Welle teilen, erzeugt zusätzliche Belastungen und reduziert die Lebensdauer des Lagers drastisch. Bei Anwendungen mit Y-Geäusen wie TU322 oder TU336 muss die Basis eben und die Befestigungsschrauben gut angezogen sein. Wenn das Gehäuse schief sitzt oder die Welle nicht frei durchgeht, muss die Installation vor Inbetriebnahme der Anlage korrigiert werden.

Die Schmierung ist für einen großen Teil der vermeidbaren Ausfälle bei Link-Belt Wälzlagern verantwortlich. Sowohl Fettmangel als auch übermäßiges Fett sind schädlich: Mangel führt zu Metall-Metall-Kontakt und beschleunigtem Verschleiß, während Überschuss die innere Reibung erhöht und die Temperatur steigen lässt. Bei abgedichteten Stehlagern ist das Fett ab Werk enthalten; bei stark verschmutzter Umgebung oder häufiger Reinigung sollte der Zustand der Dichtungen regelmäßig überprüft werden.

Bei nachschmierbaren Lagern ist die regelmäßige Nachschmierung entscheidend, um den Schmierfilm auf den Laufbahnen zu erhalten. Die Häufigkeit hängt von Drehzahl, Belastung und Betriebstemperatur ab, aber ein auf Betriebsstunden basierender Schmierplan ist eine gute Praxis. Es sollte immer ein Fett verwendet werden, das mit dem Original und den Betriebsbedingungen kompatibel ist, wobei das Mischen inkompatibler Basen zu vermeiden ist.

Ein häufiger Fehler ist, Fett nachzufüllen, ohne das alte abzulassen, was zu Ansammlungen und Überhitzung führt. Ideal ist die Nachschmierung bei laufender Anlage, wobei das Fett langsam zugegeben wird, bis etwas aus der Dichtung oder dem Überdruckventil austritt. Danach den Überschuss abwischen, um keine Schadstoffe anzuziehen. Wenn das Lager in einer Umgebung mit Staub, Wasser oder Chemikalien arbeitet, sollte ein Einsatz mit verstärkten Dichtungen oder ein Gehäuse mit Schutzabdeckung gewählt werden.

Link-Belt Pendelrollenlager sind für Fehlausrichtungen und kombinierte Belastungen ausgelegt, haben aber Grenzen. Überschreitet die Fehlausrichtung den zulässigen Winkel, wandern die Rollen zu den Laufbahnrändern und erzeugen lokale Spannungen, die zu Abplatzungen führen. Bei Anwendungen mit langen Wellen oder getrennten Gehäusen, wie in Förderern oder Ventilatoren, ist die präzise Ausrichtung der Gehäuse vor der Lagerbefestigung unerlässlich.

Überlastung ist ebenfalls eine häufige Ausfallursache bei diesen Lagern. Arbeitet die Anlage über ihrer Nennkapazität, ermüden Laufbahnen und Rollen schneller und es treten vorzeitige Grübchen oder Abplatzungen auf. Bei Pendelrollenlagern, die mit Spannhülse montiert sind, kann übermäßiges Anziehen das innere Spiel verringern und eine anormale Erwärmung verursachen. Nach der Montage sollte immer das Radialspiel überprüft werden.

Zur Vorbeugung sollten Vibration und Temperatur der Gehäuse regelmäßig überwacht werden. Ein allmählicher Anstieg der Vibration kann auf Verschleiß der Laufbahnen oder zunehmende Fehlausrichtung hinweisen. Bei Pendelrollenlagern deutet ein Verschleißmuster an den Rollenenden auf Fehlausrichtung hin, während Verschleiß in der Mitte auf übermäßige Belastung hindeutet. Bei diesen Symptomen muss die Installation überprüft und die Ursache vor dem Lageraustausch behoben werden.

Kontamination durch Feststoffpartikel oder Feuchtigkeit ist eine der Hauptursachen für vorzeitigen Ausfall bei Link-Belt Wälzlagern. Das Eindringen von Staub, Sand oder Metallspänen in das Lager verursacht Kratzer auf den Laufbahnen und abrasiven Verschleiß. In stark verschmutzten Umgebungen wie Steinbrüchen, Kieswerken oder metallurgischen Betrieben sind Einsätze mit wirksamen Dichtungen und Gehäuse mit zusätzlichen Schutzvorrichtungen unerlässlich.

Link-Belt Stehlager sind in der Regel mit Kontaktdichtungen ausgestattet, die guten Schutz bieten, aber nicht unfehlbar sind. Wird die Anlage mit Hochdruckwasser gereinigt oder im Freien betrieben, kann Wasser eindringen und Korrosion verursachen. In solchen Fällen sollten Einsätze mit verstärkten Dichtungen gewählt oder ein externes Labyrinth hinzugefügt werden. Bei Gehäusen wie PU326 oder PU344 sollte auch überprüft werden, dass Abdeckungen und Deckel vollständig und in gutem Zustand sind.

Feuchtigkeit beeinträchtigt auch Lager, die nicht häufig genug nachgeschmiert werden. Das Fett wirkt als Barriere gegen Kontamination, verliert diese Fähigkeit jedoch, wenn es altert oder ausgewaschen wird. Daher ist bei exponierten Anwendungen die Verwendung von Fetten mit Korrosionsschutzadditiven und die regelmäßige Überprüfung der Dichtungen empfehlenswert. Bei Rost auf den Laufbahnen oder Rollen muss das Lager ersetzt werden.

Selbst bei korrekter Montage und Wartung erreicht jedes Link-Belt Wälzlager durch Materialermüdung das Ende seiner Lebensdauer. Ermüdung zeigt sich als Abplatzung oder Grübchen auf den Laufbahnen und Rollen und ist ein normaler, unvermeidlicher Prozess. Eine gute Wartungspraxis kann die Lebensdauer jedoch erheblich verlängern und Sekundärausfälle verhindern, die andere Komponenten der Anlage beschädigen.

Um beginnende Ermüdung zu erkennen, ist auf die charakteristischen Geräusche und Vibrationen zu achten. Ein ermüdetes Lager erzeugt ein raues, konstantes Geräusch, das sich vom sanften Summen eines gesunden Lagers unterscheidet. Die Ermüdung beginnt meist auf den Laufbahnen oder den Wälzkörpern und breitet sich schnell aus, wenn nicht eingegriffen wird. Bei Pendelrollenlagern kann die Abplatzung in den am stärksten belasteten Bereichen auftreten.

Bei festgestellter Ermüdung sollte das Lager so bald wie möglich ersetzt werden, um Schäden an Welle oder Gehäuse zu vermeiden. Bei kompletten Gehäusen wie TU335 ist manchmal der Austausch der gesamten Einheit sinnvoll, wenn das Gehäuse bereits Verschleiß aufweist. Vor der Installation des neuen Lagers müssen Welle und Gehäuse gründlich gereinigt, die Toleranzen überprüft und die richtige Schmierung aufgetragen werden. So wird eine volle neue Lebensdauer gewährleistet.

Vorbeugende Wartung ist das wirksamste Mittel, um unerwartete Ausfälle bei Link-Belt Wälzlagern zu vermeiden. Ein Basisprogramm umfasst regelmäßige visuelle und akustische Inspektionen, Temperatur- und Schwingungsmessung sowie Kontrolle des Schmierungszustands. Die Inspektionshäufigkeit hängt von der Kritikalität der Anlage ab, aber eine wöchentliche oder zweiwöchentliche Runde ist für die meisten industriellen Anwendungen ein guter Ausgangspunkt.

Bei jeder Inspektion ist zu prüfen, dass die Gehäuse fest sitzen, die Dichtungen keine Fettlecks oder Schäden aufweisen und keine Anzeichen von Korrosion oder Kontamination vorliegen. Bei Einsätzen mit Stellschrauben wie ER24 sollte die Schraubenanzugskraft mit einem Drehmomentschlüssel überprüft werden. Bei Pendelrollenlagern kann das Radialspiel mit einer Messuhr gemessen werden, um inneren Verschleiß zu erkennen. Die Aufzeichnung der Werte ermöglicht die Verfolgung der Entwicklung und die Planung des Austauschs.

Die Schulung des Wartungspersonals ist entscheidend: Ein Bediener, der frühe Ausfallanzeichen erkennt, kann einen kostspieligen Stillstand vermeiden. Ebenso wichtig ist die Verwendung von Original-Link-Belt-Ersatzteilen, da gefälschte oder minderwertige Lager eine viel kürzere Lebensdauer haben und die Anlage beschädigen können. Bei Fragen zum Zustand eines Lagers oder für Beratung zur Erstellung eines Wartungsplans schreiben Sie uns und wir helfen Ihnen.
