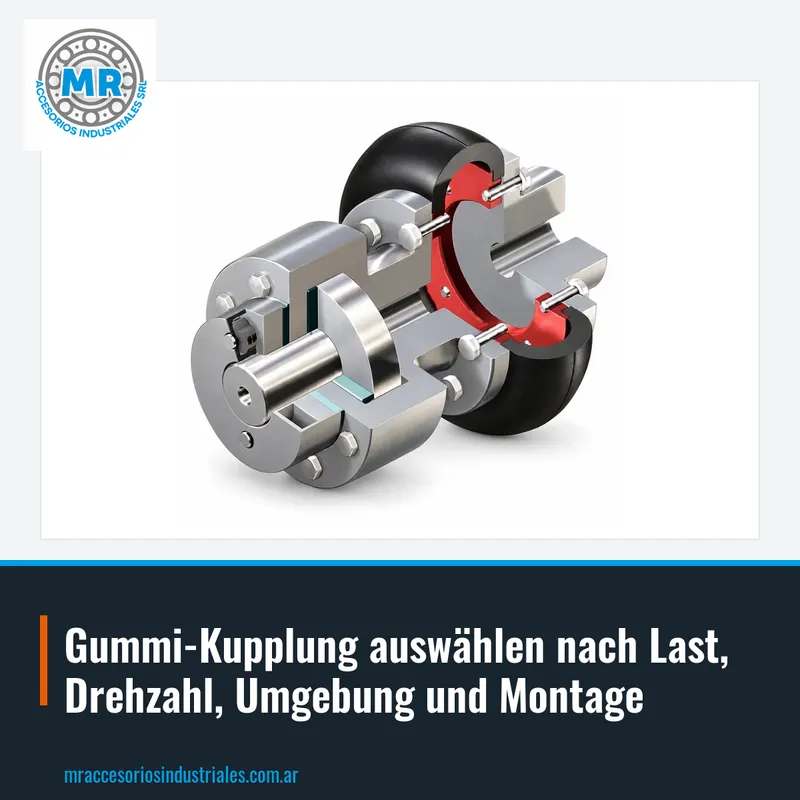

Gummi-Kupplung auswählen nach Last, Drehzahl, Umgebung und Montage

Eine Gummi-Kupplung ist ein Übertragungselement, das zwei Wellen verbindet, um Kraft und Bewegung zu übertragen. Ihr Design enthält ein elastisches Element, das Fehlausrichtungen, Vibrationen und kleine Stöße absorbiert. Dies schützt Wälzlager und andere Komponenten der Maschine. Sie wird in Pumpen, Kompressoren, Getrieben und industriellen Anlagen allgemein eingesetzt.

Die Hauptfunktion der Kupplung ist der Ausgleich von Winkel-, Parallel- und Axialfehlausrichtungen zwischen den Wellen. Außerdem reduziert sie die Übertragung von Vibrationen von einer Seite der Kupplung zur anderen. Auf diese Weise verlängert sich die Lebensdauer der verbundenen Komponenten. In der argentinischen Industrie sind sie häufig in Produktionslinien, Pumpsystemen und Straßenbaumaschinen zu sehen.

Gummi-Kupplungen zeichnen sich durch ihre robuste Bauweise und ihr flexibles Gummielement aus. Das elastische Material ermöglicht eine gewisse Torsion und Dämpfung ohne Verlust der Drehmomentübertragung. Daher sind sie eine praktische Option bei variablen Lasten oder häufigen Anläufen. Sie werden in verschiedenen Größen und Modellen je nach Wellendurchmesser und zu übertragender Leistung angeboten.

Jede Gummi-Kupplung hat einen Code, der auf dem Körper oder dem elastischen Element eingraviert oder aufgedruckt ist. Zum Beispiel sind A-20, A-50 und A-90 Codes der Gummi-Linie. Es ist immer ratsam, den genauen Code zu überprüfen, bevor ein Ersatzteil bestellt wird.

Neben dem Code ist es hilfreich, den Außendurchmesser, die Gesamtlänge und den Bohrungsdurchmesser jeder Nabe zu messen. Auch die Art des elastischen Elements kann beobachtet werden: Es kann ein Stern, eine Buchse oder eine Gummischeibe sein. Diese Daten helfen zu bestätigen, dass die Kupplung die richtige für die Anwendung ist. Wenn der Code gelöscht ist, erleichtert ein Foto mit einem Lineal daneben die Identifizierung.

In vielen Fällen kommt die Kupplung mit zwei Metallnaben und einem austauschbaren elastischen Element. Der Code des kompletten Satzes kann sich vom Code des Ersatzteils unterscheiden. Daher ist es wichtig zu klären, ob die komplette Kupplung oder nur das Gummi benötigt wird. Bei MR helfen wir Ihnen, das genaue Teil mit den Informationen, die Sie uns senden, zu identifizieren.

Die zu übertragende Last oder das Drehmoment ist das erste Kriterium bei der Auswahl einer Gummi-Kupplung. Jedes Modell ist für einen Bereich von Nenn- und Maximaldrehmoment ausgelegt. Ist die Kupplung zu klein, verschleißt oder bricht das elastische Element schnell. Ist sie zu groß, geht Empfindlichkeit verloren und es wird unnötig Platz beansprucht.

Zur Schätzung des Drehmoments benötigt man die Motorleistung und die Drehzahl. Mit diesen beiden Werten wird das Drehmoment in Newtonmeter oder Kilogrammeter berechnet. Dann wählt man eine Kupplung, deren Nenndrehmoment gleich oder größer als das berechnete ist. Auch der Betriebsfaktor je nach Maschinentyp muss berücksichtigt werden: Kreiselpumpen, Kolbenkompressoren oder Mühlen haben unterschiedliche Anforderungen.

Es ist immer ratsam, die Auswahltabelle des Herstellers zu konsultieren oder Beratung einzuholen. Bei MR bieten wir Ihnen das passende Modell gemäß den Daten Ihrer Anwendung an.

Die Drehzahl beeinflusst die Auswahl der Kupplung, da sie die Balance und die Zentrifugalkraft beeinflusst. Je höher die Drehzahl, desto wichtiger ist es, dass die Kupplung gut ausgewuchtet und zentriert ist. Gummi-Kupplungen sind für einen breiten Drehzahlbereich ausgelegt. Jedes Modell hat jedoch eine vom Hersteller empfohlene Höchstdrehzahl.

Vibrationen sind ein weiterer Schlüsselfaktor. Das elastische Gummielement dämpft Torsionsschwingungen und reduziert Geräusche. Dies ist besonders nützlich bei Anlagen mit abrupten Anläufen oder pulsierenden Lasten. Eine starre Kupplung würde diese Vibrationen auf die Wälzlager und die Struktur übertragen und deren Lebensdauer verkürzen.

Wenn die Maschine übermäßige Vibrationen aufweist, kann dies ein Zeichen für Fehlausrichtung oder eine ungeeignete Kupplung sein. In solchen Fällen sollte die Montage überprüft und sichergestellt werden, dass das elastische Element nicht beschädigt ist. Eine gut ausgewählte Gummi-Kupplung trägt zu einem ruhigen Lauf bei. Sie können uns ein Video oder eine Beschreibung des Problems senden, um Sie besser zu beraten.

Die Umgebung, in der die Kupplung arbeitet, bestimmt die Wahl des Materials des elastischen Elements. Standardgummi hält mäßigen Temperaturen und trockenen Umgebungen stand. Bei Öl, Lösungsmitteln oder hohen Temperaturen kann eine spezielle Mischung erforderlich sein. In diesen Fällen ist es unerlässlich, die Arbeitsbedingungen bei der Angebotserstellung anzugeben.

Feuchtigkeit und Wasser beeinflussen ebenfalls die Leistung der Kupplung. Einige Elastomere werden durch längeren Kontakt mit heißem Wasser oder Dampf abgebaut. In korrosiven Umgebungen können die Metallnaben eine Oberflächenbehandlung oder Edelstahl erfordern. Daher sollte immer die Umgebung vor der Auswahl überprüft werden.

Wenn die Kupplung im Freien arbeitet, müssen UV-Strahlung und Temperaturschwankungen berücksichtigt werden. Das Gummi kann mit der Zeit aushärten oder reißen. Eine vorbeugende Wartung, die eine Sichtprüfung des elastischen Elements umfasst, hilft, unvorhergesehene Stillstände zu vermeiden. Bei MR beraten wir Sie über die beste Option für die Umgebung Ihrer Anlage.

Die korrekte Montage der Gummi-Kupplung ist wesentlich für ihre Lebensdauer. Zuerst müssen die Wellen gereinigt und auf Grate oder Schläge überprüft werden. Dann wird jede Nabe auf ihre Welle montiert, wobei die vom Hersteller angegebene Position eingehalten wird. Es ist wichtig, die Kupplung nicht durch direkte Schläge auf das elastische Element zu zwingen.

Die Ausrichtung zwischen den beiden Wellen muss mit einer Messuhr oder einem Lineal überprüft werden. Eine übermäßige Fehlausrichtung verursacht vorzeitigen Verschleiß des elastischen Elements und Vibrationen. Gummi-Kupplungen erlauben eine gewisse Fehlausrichtung, jedoch immer innerhalb der angegebenen Grenzen. Eine saubere Montage vermeidet Ausfälle und reduziert die Wartungskosten.

Zur Demontage werden die Stellschrauben oder Befestigungsbuchsen gelöst. Wenn die Nabe sehr fest sitzt, kann ein mechanischer Abzieher verwendet werden. Die Nabe darf niemals mit einem Brenner erhitzt werden, wenn das elastische Element in der Nähe ist. Bei MR beraten wir Sie zu den empfohlenen Verfahren für jedes Gummi-Kupplungsmodell.

Einer der häufigsten Fehler ist, die Kupplung nur nach dem Code zu bestellen, ohne die Maße zu überprüfen. Manchmal wird derselbe Code für Versionen mit unterschiedlicher Bohrung oder Nabenlänge verwendet. Daher sollte der Wellendurchmesser und die Passfeder gemessen werden. Es ist auch hilfreich zu wissen, ob die Kupplung vom Typ Stern, Spinne oder Backe ist.

Ein weiterer häufiger Fehler ist, den Betriebsfaktor bei der Größenauswahl nicht zu berücksichtigen. Wenn die Maschine Lastspitzen oder schwere Anläufe hat, muss die Kupplung robuster sein. Eine Kupplung genau an der Grenze kann häufige Brüche des elastischen Elements verursachen. Eine überdimensionierte Kupplung beansprucht dagegen unnötig mehr Platz.

Bei der Montage ist ein typischer Fehler, den vom Hersteller angegebenen Abstand zwischen den Naben nicht einzuhalten. Wenn die Naben zu nah oder zu weit auseinander liegen, arbeitet das elastische Element schlecht. Auch werden die Schrauben oft zu fest angezogen, wodurch die Nabe verformt oder das Gewinde beschädigt wird. Bei Zweifeln können Sie uns konsultieren, und wir führen Sie durch das korrekte Verfahren.
