Wie man einen Lagerschaden erkennt, bevor die Maschine stoppt

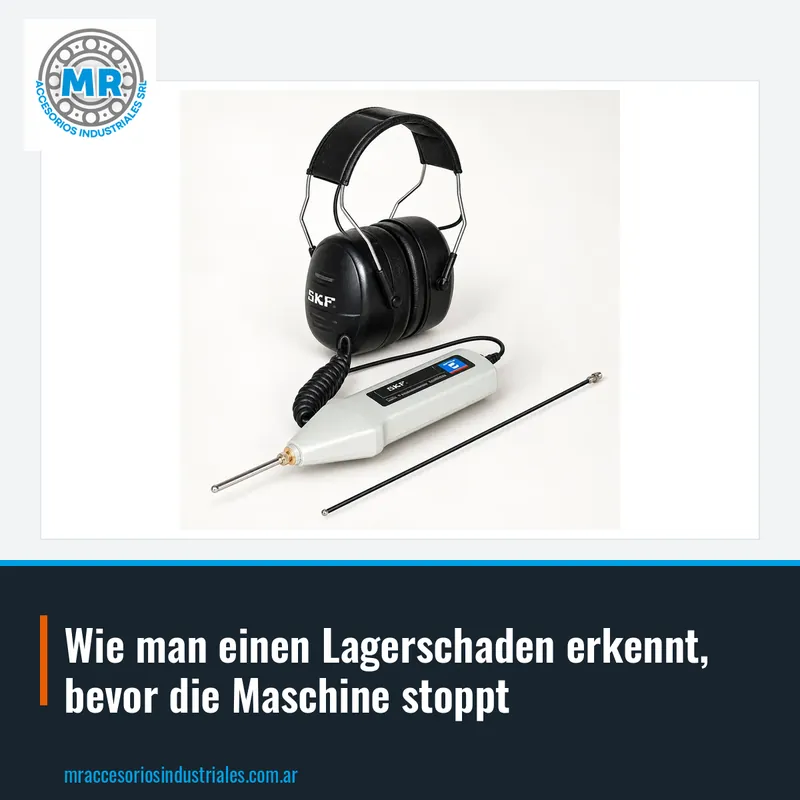

Das elektronische SKF-Stethoskop ist ein Instrument, das die Geräusche einer laufenden Maschine verstärkt, damit Sie klar hören können, was in einem Wälzlager vor sich geht. Im Gegensatz zu einem mechanischen Stethoskop wandelt dieses Gerät akustische Schwingungen in elektronische Signale um, wodurch Reibungs-, Klopf- oder beginnende Verschleißgeräusche wahrgenommen werden können, die mit bloßem Auge unbemerkt bleiben. Es ist ein Schlüsselwerkzeug für die vorausschauende Wartung, da es hilft, Probleme zu erkennen, bevor sie zu einem katastrophalen Ausfall werden.

In der Praxis wird es zur Inspektion von Wälzlagern, Zahnrädern, Pumpen, Elektromotoren und allen rotierenden Komponenten eingesetzt, bei denen ein anormales Geräusch auf Verschleiß oder Schmierstoffmangel hinweist. Der Bediener setzt die Sondenspitze auf das Maschinengehäuse und hört über Kopfhörer, wobei die Lautstärke nach Bedarf angepasst wird. So kann er zwischen dem normalen Geräusch eines gesunden Lagers und dem unregelmäßigen Muster eines beschädigten Lagers unterscheiden.

Innerhalb der SKF-Produktlinie entspricht die Serie TMST den elektronischen Stethoskopen. Ein Modell der Serie ist das TMST 2, das für die Wartung industrieller Geräte konzipiert ist. Bei der Anfrage für dieses Gerät sollten Sie die Art der zu überwachenden Maschinen und die Häufigkeit der Inspektionen angeben, damit wir Sie zum am besten geeigneten Modell beraten können. Sie können uns auch ein Foto des Arbeitsbereichs senden, wenn Sie Zweifel an der Sondenlänge oder der Ergonomie des Geräts haben.

Die Temperatur ist einer der frühesten Indikatoren für einen Lagerschaden. Ein anormaler Anstieg kann auf Schmierstoffmangel, Überlastung, Fehlausrichtung oder inneren Verschleiß zurückzuführen sein. Daher ermöglicht ein digitales SKF-Thermometer oder ein SKF-Infrarot-Thermometer die Erfassung präziser Werte und den Vergleich mit früheren Messungen, um Trends zu erkennen.

Die Serie TMDT umfasst die digitalen Kontaktthermometer, ideal für die Messung der Oberflächentemperatur von Gehäusen, Wellen und Wälzlagern. Ein Beispiel ist das TMDT 2-1. Die Serie TKTL hingegen entspricht den Infrarot-Thermometern, die die Temperatur aus der Ferne ohne Berührung des Teils messen. Das TKTL 20 ist ein Beispiel dieser Serie.

Bei der Verwendung dieser Instrumente ist es wichtig, immer an derselben Stelle der Maschine und unter ähnlichen Lastbedingungen zu messen, damit die Vergleiche gültig sind. Wenn Sie einen deutlichen Unterschied zwischen ähnlichen Lagern oder einen fortschreitenden Anstieg über die Zeit feststellen, ist dies ein Zeichen dafür, dass sich etwas ändert. In diesem Fall sollten Sie die Inspektion mit einem Stethoskop oder einer Schwingungsanalyse vertiefen. Für ein Angebot geben Sie bitte den benötigten Temperaturbereich an und ob Sie ein Kontakt- oder Infrarotgerät bevorzugen.

Der SKF-Drehzahlmesser misst die Drehzahl einer Welle oder Riemenscheibe, ein grundlegender Wert, um zu überprüfen, ob die Maschine innerhalb der Auslegungsparameter arbeitet. Eine falsche Drehzahl kann zu übermäßigen Belastungen der Wälzlager, Vibrationen und vorzeitigem Verschleiß führen. Mit einem Drehzahlmesser können Sie bestätigen, ob der Motor, das Getriebe oder der Ventilator mit den erwarteten Drehzahlen laufen.

Die Serie TKRT umfasst die Drehzahlmesser von SKF. Das TKRT 10 ist ein Beispiel dieser Serie, das zur Messung der Drehzahl in U/min verwendet wird.

In einer Inspektionsrunde ergänzt der Drehzahlmesser das Stethoskop und das Thermometer: Wenn Sie ein seltsames Geräusch hören und eine erhöhte Temperatur feststellen, hilft die Überprüfung der Drehzahl, ein Übertragungsproblem auszuschließen oder zu bestätigen. Zum Beispiel kann ein rutschender Riemen dazu führen, dass ein Ventilator mit weniger U/min als erwartet dreht. Bei der Bestellung eines Drehzahlmessers geben Sie bitte den Drehzahlbereich an, den Sie verwalten, und ob Sie berührungslos oder mit Kontakt messen müssen.

Wenn Sie das Innere einer Maschine nicht ohne Demontage sehen können, ermöglicht ein SKF-Endoskop das Einführen einer flexiblen Sonde mit Kamera und Licht, um den Zustand von Zahnrädern, Wälzlagern, Rohrleitungen oder Hohlräumen zu beobachten. Dieses Werkzeug ist sehr nützlich in Getriebegehäusen, gekapselten Motoren oder schwer zugänglichen Bereichen, in denen eine direkte visuelle Inspektion unmöglich ist.

Die Serie TKES umfasst die Endoskope von SKF, wie das TKES 1S. Es sind Instrumente, die für die Betrachtung in dunklen und schwer zugänglichen Räumen konzipiert sind.

Die Verwendung des Endoskops reduziert die Stillstandszeit und vermeidet unnötige Demontagen. Wenn Sie beispielsweise ein Getriebegehäuse vermuten, können Sie die Sonde durch eine vorhandene Öffnung einführen und das Innere beobachten, ohne das Gehäuse zu öffnen. Bei der Angebotsanfrage für ein Endoskop geben Sie bitte den benötigten Sondendurchmesser und die Länge sowie die Art der Umgebung an, in der Sie es verwenden werden.

Eine SKF-Wärmebildkamera geht einen Schritt weiter als das punktuelle Thermometer: Sie zeigt ein Wärmebild der gesamten Maschine, bei dem jede Farbe eine andere Temperatur darstellt. Dies ermöglicht die schnelle Identifizierung anormaler Hotspots, wie ein überlastetes Wälzlager, eine lockere elektrische Verbindung oder eine Reibung an einer Riemenscheibe. Es ist ein leistungsstarkes Werkzeug für schnelle und umfassende Inspektionen.

Die Serie TKTI entspricht den Wärmebildkameras von SKF. Das Modell TKTI 31 ist ein Beispiel dieser Serie. Mit einer Wärmebildkamera können Sie einen Schaltschrank, einen Motor oder eine gesamte Produktionslinie in wenigen Minuten scannen und Anomalien erkennen, die sonst unbemerkt bleiben würden.

Wie bei den Thermometern ist es wichtig, die Messungen unter stabilen Bedingungen durchzuführen und Bilder derselben Maschine im Laufe der Zeit zu vergleichen. Ein Hotspot, der Woche für Woche wächst, ist ein klares Zeichen für Verschleiß. Wenn Sie ein Programm zur vorausschauenden Wartung aufbauen, ist die Wärmebildkamera eine sehr nützliche Ergänzung, um ungeplante Stillstände vorherzusehen. Für ein Angebot teilen Sie uns mit, welche Art von Geräten Sie inspizieren werden und ob Sie erweiterte Analysefunktionen benötigen.

Eine effektive Inspektionsrunde kombiniert mehrere Instrumente: Hören mit dem Stethoskop, Temperaturmessung mit dem Thermometer, Drehzahlüberprüfung mit dem Drehzahlmesser, interne Beobachtung mit dem Endoskop und Visualisierung der Wärme mit der Wärmebildkamera. Die empfohlene Reihenfolge ist, mit dem Hören zu beginnen, da ein anormales Geräusch anzeigt, wo die anderen Messungen ansetzen sollen. Dann messen Sie die Temperatur an diesem Punkt und an benachbarten Lagern zum Vergleich.

Registrieren Sie alle Messwerte in einer Tabelle mit Datum, Uhrzeit, Maschine, Messpunkt und erhaltenem Wert. Mit der Zeit ermöglicht diese Datenbank die Festlegung einer Basislinie für jedes Gerät und die Erkennung von Abweichungen. Wenn beispielsweise ein Lager normalerweise bei einer bestimmten Temperatur arbeitet und plötzlich um mehrere Grad ansteigt, ist dies ein frühes Warnsignal. Dasselbe gilt, wenn ein neues Geräusch im Stethoskop auftritt oder die Drehzahl ohne Erklärung sinkt.

Wenn sich etwas ändert, warten Sie nicht, bis der Fehler auftritt. Vertiefen Sie die Inspektion mit dem Endoskop, um den inneren Zustand zu sehen, und planen Sie bei Bedarf einen Stillstand zur Reparatur ein. Wenn Sie Zweifel haben, welches Instrument Sie verwenden oder wie Sie einen Messwert interpretieren sollen, können Sie uns konsultieren: Wir beraten Sie zu bewährten Verfahren und erstellen Ihnen ein Angebot für das benötigte Gerät. Senden Sie Ihre Daten per WhatsApp oder E-Mail und wir antworten Ihnen umgehend.

Für ein Angebot für ein elektronisches SKF-Stethoskop, ein Thermometer, einen Drehzahlmesser oder ein anderes Instrument der Linie sollten Sie uns so viele Informationen wie möglich senden. Geben Sie die Art der Maschine an, die Sie überwachen werden, die Arbeitsumgebung (Umgebungstemperatur, Vorhandensein von Staub oder Feuchtigkeit) und die Nutzungshäufigkeit. Wenn Sie bereits einen Referenzcode haben, wie TMST 2 oder TKRT 10, geben Sie ihn in Ihrer Anfrage an.

Es ist auch hilfreich, uns mitzuteilen, welches Problem Sie lösen möchten: seltsame Geräusche in einem Lager? Erhöhte Temperaturen in einem Motor? Müssen Sie das Innere eines Gehäuses ohne Demontage inspizieren? Mit diesen Informationen können wir Ihnen das am besten geeignete Instrument empfehlen und es bei Bedarf mit anderen Wartungswerkzeugen kombinieren. Wenn Sie ein Foto des Teils oder des Arbeitsbereichs haben, umso besser.

Vergessen Sie nicht anzugeben, ob Sie zusätzliches Zubehör benötigen, wie Ersatzsonden, Kopfhörer oder Transportetuis. Schreiben Sie uns per WhatsApp oder E-Mail mit Ihrer Anfrage und wir antworten Ihnen umgehend mit einem Angebot.
