Tecma Drive in Solar- und Windenergie: Drehkränze und Drehmodule für die Stromerzeugung

Tecma Drive in Solar- und Windenergie kommt ins Spiel, wenn eine Anlage präzise drehen und kombinierte Lasten tragen muss. Die Drehkränze und Drehmodule dieser Marke werden in Solartrackern, Windkraftanlagen und anderen Erzeugungssystemen eingesetzt. Es sind Komponenten, die Wälzlager, Verzahnung und Befestigungsstruktur in einem einzigen Teil vereinen. Das vereinfacht Konstruktion und Montage gegenüber Lösungen mit separaten Teilen.

In einem Solartracker ermöglicht der Drehkranz, dass das Panel im Laufe des Tages der Sonnenbahn folgt. In einer Windkraftanlage hängt das Orientierungssystem der Gondel von einem Drehkranz mit großem Durchmesser ab. In beiden Fällen arbeitet das Teil im Freien, mit Wind, Staub und Temperaturschwankungen.

MR ist Exklusivvertreter von Tecma Drive in Argentinien, daher können Sie diese Komponenten direkt bei uns anfragen. Wir arbeiten mit Drehkränzen und Drehmodulen für Energie. Ob Instandhaltung oder Neubauprojekt – wir helfen Ihnen, das richtige Teil anhand des Codes, der Maße oder eines Fotos zu identifizieren.

Die Drehkränze von Tecma Drive sind Wälzlager mit großem Durchmesser und Außen- oder Innenverzahnung, ausgelegt für axiale, radiale und Kipplasten. In einem Solartracker verbindet der Drehkranz die feste mit der beweglichen Struktur und ermöglicht die Drehbewegung. Die Verzahnung kann je nach Anlagendesign mit einem Getriebemotor oder einer Schnecke angetrieben werden.

Bei der Anfrage eines Drehkranzes für einen Solartracker sollten Sie den Ringdurchmesser, die Verzahnungsart und das Lochbild der Befestigung identifizieren. Viele Drehkränze tragen den Code am Außenring oder auf einem Metallschild eingraviert. Ist er nicht lesbar, können die Maße mit einem Messschieber genommen werden: Außendurchmesser, Innendurchmesser, Gesamthöhe und Zahnteilung. Mit diesen Daten erstellen wir Ihnen ein Angebot für die exakte Option.

Ein häufiger Fehler ist, nur nach dem Außendurchmesser zu fragen, ohne das Getriebemodul und die Zähnezahl zu prüfen. Das kann zu einem Drehkranz führen, der nicht mit dem vorhandenen Ritzel kämmt. Wenn Sie unsicher sind, senden Sie uns daher ein Foto des Teils und des Ritzels. Bei MR sagen wir Ihnen, welche zusätzlichen Daten wir für die Kompatibilitätssicherung benötigen.

In Windkraftanlagen wird der Drehkranz im Azimutsystem (Yaw) und bei einigen Modellen in der Blattverstellung (Pitch) eingesetzt. Der Yaw-Drehkranz trägt das Gewicht der Gondel und die Windlasten und ermöglicht die kontrollierte Drehung. Er ist ein kritisches Teil für Sicherheit und Effizienz der Turbine.

Drehkränze für Windkraftanlagen haben meist Außenverzahnung und Durchgangs- oder Gewindebohrungen zur Befestigung mit hochfesten Bolzen. Der Tecma Drive Code kann am Ring eingraviert sein, ist bei Anlagen mit langen Betriebsjahren jedoch manchmal abgerieben. In diesem Fall kann er anhand der Maße und der Anordnung der Bohrungen identifiziert werden. Auch ein Foto der montierten Baugruppe hilft.

Beim Austausch eines Yaw-Drehkranzes muss der Zustand des Antriebsritzels und des Gehäuses geprüft werden. Ist das Ritzel verschlissen, sollte es zusammen mit dem Drehkranz gewechselt werden, um vorzeitigen Verschleiß zu vermeiden. Bei MR erstellen wir Ihnen ein Angebot für den Tecma Drive Drehkranz und beraten Sie zu den zugehörigen Komponenten, die vor der Montage geprüft werden sollten.

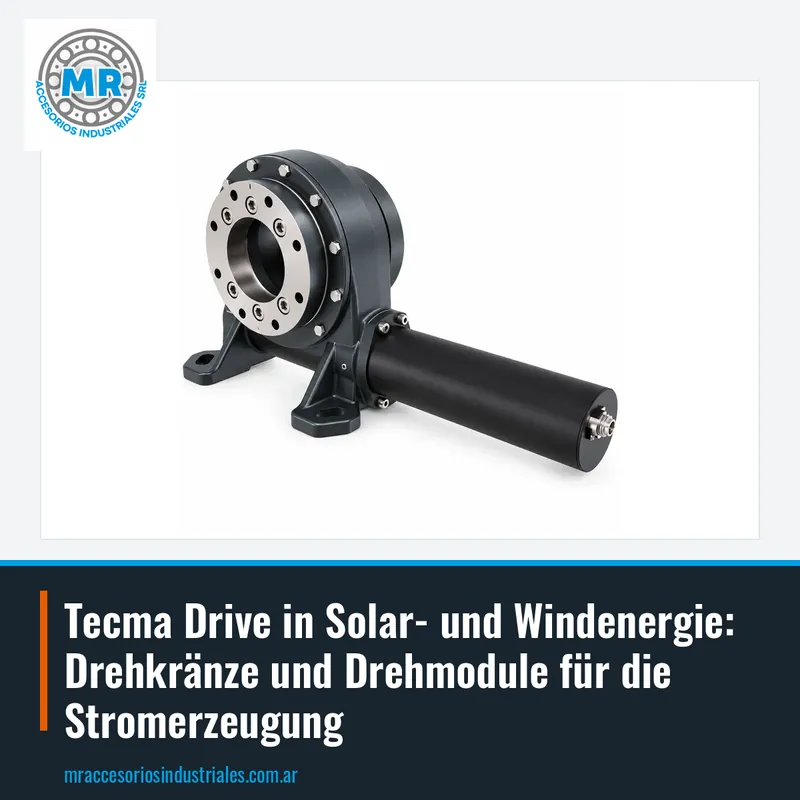

Die Drehmodule von Tecma Drive sind Drehbaugruppen, die Montage und Wartung vereinfachen sollen. Sie werden eingesetzt, wenn die Drehbewegung mit einer bereits vormontierten Einheit gelöst werden soll. In Energieanlagen kommen sie in Nachführ- und Orientierungssystemen zum Einsatz.

Ein Drehmodul wird über seinen vollständigen Code bestellt, wie TD-E7-RL oder TD-W3-RA, der Größe und Konfiguration angibt. Es kann auch anhand des Ausgangsdrehmoments, der Drehgeschwindigkeit und der Befestigungsart identifiziert werden. Wenn Sie den Code nicht haben, hilft ein Foto des Typenschilds oder der Baugruppe, das Modell zu bestimmen.

Bei der Montage eines Drehmoduls muss das Anzugsdrehmoment der Bolzen eingehalten und die Auflagefläche auf Ebenheit geprüft werden. Eine unebene Auflage erzeugt zusätzliche Lasten, die die Lebensdauer des Wälzlagers verkürzen. Bei MR geben wir Ihnen die Montageempfehlungen, damit das Modul unter den vom Hersteller vorgesehenen Bedingungen arbeitet.

Um einen Drehkranz von Tecma Drive zu bestellen, ist der direkteste Weg, den am Ring eingravierten Code zu lesen. Beispielcodes wie I.650.20.00.C oder I.616.20.00.B identifizieren die Serie und die Größe. Ist der Code unleserlich, können Maße genommen werden: Außendurchmesser, Innendurchmesser, Gesamthöhe, Zähnezahl und scheinbares Modul.

Bei den Drehmodulen steht der Code meist auf einem am Gehäuse angebrachten Etikett oder auf dem Motorschild. Codes wie TD-E9-RL oder TD-W3-RA ermöglichen eine exakte Identifikation. Ist das Etikett verloren, kann der Flanschdurchmesser, der Lochabstand und das Ausgangsdrehmoment gemessen werden, sofern es aus dem Anlagendesign bekannt ist.

Es empfiehlt sich immer, Fotos des Teils, des Montageorts und aller sichtbaren Schilder oder Gravuren zu senden. Damit helfen wir Ihnen bei MR, das Modell zu bestätigen, und erstellen Ihnen ein Angebot für das exakte Ersatzteil. Sie müssen nicht alle Zahlen interpretieren können: Mit den von Ihnen gesendeten Informationen übernehmen wir die Identifikation.

Ein häufiger Fehler bei der Bestellung eines Drehkranzes ist die Verwechslung von Außen- und Innenverzahnung. Auch wenn der Durchmesser ähnlich ist, ändert sich der Eingriff mit dem Ritzel vollständig. Ein weiterer Fehler ist, die Richtung der Befestigungsbohrungen nicht zu prüfen: Manche sind Durchgangsbohrungen, andere Gewindebohrungen, was die Montage beeinflusst.

Bei Drehmodulen wird manchmal nur nach der Motorleistung gefragt, ohne das Ausgangsdrehmoment zu berücksichtigen. Zwei Module mit gleicher Leistung können eine unterschiedliche Übersetzung haben und nicht dieselbe Last bewegen.

Bei der Montage ist ein häufiger Fehler, die Auflagefläche vor dem Aufsetzen des Drehkranzes oder Moduls nicht gut zu reinigen. Schmutz oder Grate erzeugen Hochpunkte, die Spannungen konzentrieren. Bei MR erinnern wir Sie an die grundlegenden Vorbereitungsschritte, damit das Teil gut aufliegt und gleichmäßig arbeitet.

Um ein Angebot für einen Drehkranz oder ein Drehmodul von Tecma Drive zu erhalten, schreiben Sie uns per WhatsApp oder E-Mail mit dem Code des Teils, falls vorhanden. Wenn nicht, senden Sie uns die Hauptmaße und ein Foto. Damit erstellen wir Ihnen das Angebot und antworten Ihnen umgehend.

Wenn Sie ein Teil einer anderen Marke ersetzen, können Sie uns den Originalcode senden, und wir nennen Ihnen die Tecma Drive Entsprechung. Bei MR erstellen wir Angebote für Drehkränze und Drehmodule für Energie, sodass wir Ihnen die Option anbieten können, die am besten zu Ihrer Anlage passt.

Wir helfen Ihnen auch, wenn Sie sich in der Konstruktionsphase eines Solartrackers oder einer Windkraftanlage befinden. Mit den Last- und Abmessungsdaten empfehlen wir Ihnen den geeigneten Drehkranz oder das geeignete Modul. Schreiben Sie uns und wir besprechen Ihr Projekt.
