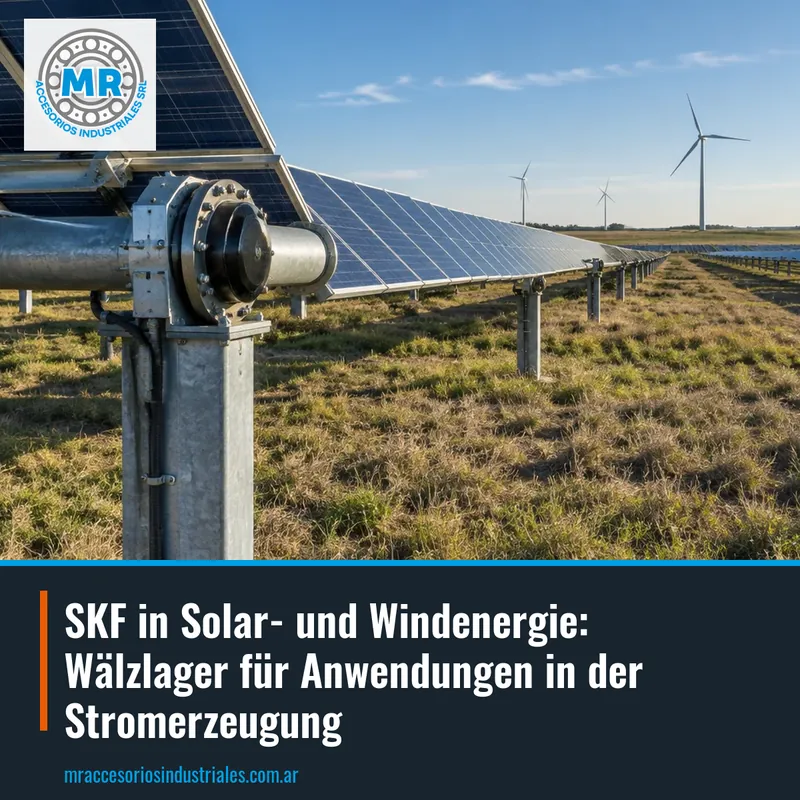

SKF in Solar- und Windenergie: Wälzlager für Anwendungen in der Stromerzeugung

Rillenkugellager gehören zu den vielseitigsten und kommen an vielen Stellen in Energieerzeugungsanlagen vor. In Windkraftanlagen werden sie in Generatoren, Hilfsgetrieben und Orientierungssystemen eingesetzt. In Solartrackern lagern sie die Drehachsen und die Neigungswinkelverstellmechanismen. Sie sind für moderate radiale und axiale Belastungen geeignet, und ihr einfaches Design erleichtert die Montage.

In Energieanwendungen werden sie wegen ihrer geringen Reibung und ihrer Fähigkeit, bei relativ hohen Drehzahlen zu arbeiten, geschätzt. Zum Beispiel kann ein Lager wie das 6010 oder das 6008 in Kühlventilatoren oder Schmierpumpen vorkommen. Das 6026, größer, wird in Hauptwellen größerer Maschinen verwendet. Die Wahl hängt vom Wellendurchmesser und den erwarteten Belastungen ab.

Um ein SKF-Rillenkugellager zu identifizieren, schauen Sie auf die Gravur auf der Seitenfläche: Sie sehen den Seriencode, wie 6010, und den Markennamen. Wenn das Teil Dichtungen hat, können Sie das Suffix 2RS (Gummidichtung auf beiden Seiten) oder 2Z (Metallabdeckung auf beiden Seiten) sehen. Fordern Sie bei der Anfrage den vollständigen Code und die Maße für Innen-, Außen- und Breitendurchmesser an. Wenn Sie nur das Maß haben, fügen Sie ein Foto hinzu: Es gibt mehrere Serien mit ähnlichen Abmessungen, aber unterschiedlichen Tragfähigkeiten.

Zylinderrollenlager tragen hohe radiale Lasten und werden in Getrieben von Windkraftanlagen und in Antriebswellen eingesetzt. Ihr Design mit linearen Rollen ermöglicht eine gleichmäßige Lastverteilung und reduziert Spannungskonzentrationen. In der Windenergie erscheinen sie in Zwischen- und Hochgeschwindigkeitsstufen der Getriebe. Sie werden auch in großen Generatoren verwendet.

Ein typisches Beispiel ist das Lager N3055, das auf Wellen mit beträchtlichem Durchmesser montiert wird. Lager mit der Bezeichnung RNU, wie RNU 305 oder RNU 306, haben keinen Innenring: Die Rollen laufen direkt auf der Welle. Bei der Bestellung ist es entscheidend anzugeben, ob Sie die Version mit oder ohne Innenring benötigen.

Um ein SKF-Zylinderrollenlager anzufragen, notieren Sie den vollständigen Code auf dem Teil, zum Beispiel N3055. Es ist auch ratsam, den Innen-, Außen- und Breitendurchmesser zu messen und zu prüfen, ob es einen Blech-, Messing- oder Polyamidkäfig hat. Ein häufiger Fehler ist die Verwechslung der RNU-Serie mit der NU: Die RNU hat keinen Innenring, wenn Ihre Welle also bereits eine geschliffene Lauffläche hat, kann sie die richtige Option sein. Senden Sie ein Foto des alten Lagers, um Verwechslungen zu vermeiden.

Pendelrollenlager sind selbstausrichtend: Sie tragen Wellenfehlausrichtungen ohne Verlust der Tragfähigkeit. In Windkraftanlagen werden sie in der Hauptwelle eingesetzt, wo die Lasten hoch sind und Turmverformungen Fehlausrichtungen verursachen können. Sie erscheinen auch in Planetengetrieben. Ihr Design mit zwei Rollenreihen und sphärischer Lauffläche am Außenring verleiht ihnen diese Flexibilität.

Innerhalb dieser Familie gibt es Größen verschiedener Abmessungen, wie 22325, 22361 oder 23666, die je nach Wellendurchmesser und Last ausgewählt werden. Diese Lager werden oft mit kegeligem Bohrung (Suffix K) für die Montage auf Spannhülsen bestellt. Wenn Ihr Gerät eine Spannhülse verwendet, denken Sie daran, das Lager mit dem Suffix K und die entsprechende Spannhülse zu bestellen.

Geben Sie bei der Anfrage eines SKF-Pendelrollenlagers den vollständigen Code an, zum Beispiel 22325, und ob es eine zylindrische oder kegelige Bohrung hat. Es ist auch nützlich, das interne Spiel zu kennen: Das Suffix C3 zeigt ein größeres Spiel als normal an, üblich bei Anwendungen mit hohen Temperaturen oder schweren Lasten. Ein häufiger Fehler ist die Montage des Lagers ohne Überprüfung der Ausrichtung des Gehäuses, was seine Lebensdauer verkürzt. Senden Sie Fotos der aktuellen Montage, damit wir Sie beraten können.

Schrägkugellager tragen kombinierte Lasten (radial und axial) und werden in elektrischen Generatoren und Getrieben eingesetzt. Ihr Design mit Kontaktwinkel ermöglicht die Aufnahme von Axialkräften in einer Richtung, weshalb sie oft paarweise, gegenüberliegend oder in Tandem-Anordnung montiert werden. In Windkraftanlagen erscheinen sie in der Generatorwelle und in Hochgeschwindigkeitsstufen des Getriebes.

Beispiele für SKF-Codes in dieser Kategorie sind 7417, 7453 und 7829. Der Kontaktwinkel wird durch das Suffix angegeben und beeinflusst die axiale Tragfähigkeit und die Steifigkeit der Baugruppe. Für Energieanwendungen wird bei großen Axiallasten oft ein größerer Winkel bevorzugt.

Notieren Sie bei der Bestellung eines SKF-Schrägkugellagers den vollständigen Code und den Kontaktwinkel, falls angegeben. Überprüfen Sie auch, ob es einreihig oder zweireihig ist und ob es Dichtungen hat. Ein häufiger Fehler ist die Montage eines einzelnen Lagers, wenn das Design ein Paar erfordert: Das kann zu vorzeitigen Ausfällen führen. Wenn Sie die Zeichnung der Baugruppe oder ein Foto der Montage haben, senden Sie es, damit wir Ihnen helfen können, die richtige Konfiguration zu identifizieren.

Y-Lager, auch Einsätze genannt, werden in Stehlagergehäusen mit sphärischer Lauffläche montiert und in Wellen mit niedriger Drehzahl eingesetzt. In Solartrackern sind sie häufig in den Drehachsen der Paneele, wo die Lasten moderat und die Bewegung langsam ist. Ihr Design mit sphärischem Außenring ermöglicht die Aufnahme kleiner Montagefehlausrichtungen. Sie werden mit Gewindestiften oder Exzentern auf der Welle befestigt.

Ein typischer Einsatz ist der UC 216, der in einem Stehlagergehäuse mit sphärischer Lauffläche montiert wird. Der UC 315 ist für größere Wellen und der UC 212 für kleinere Wellen. Diese Lager haben normalerweise Dichtungen auf beiden Seiten und sind werkseitig geschmiert. In Solaranwendungen werden sie wegen ihrer einfachen Montage und geringen Wartung geschätzt.

Geben Sie bei der Anfrage eines SKF-Y-Lagers den vollständigen Code an, zum Beispiel UC 216, und den Wellendurchmesser in Zoll oder Millimetern. Es ist auch wichtig, die Art der Befestigung zu kennen: mit Gewindestiften oder mit Exzenterring. Ein häufiger Fehler ist die Verwendung eines Einsatzes mit zylindrischer Bohrung, wenn die Welle eine Spannhülsenanpassung erfordert. Senden Sie ein Foto des Gehäuses und der Welle, damit wir Ihnen die richtige Referenz bestätigen können.

Kegelrollenlager tragen große radiale und axiale Lasten und werden in Getrieben von Windkraftanlagen eingesetzt. Ihr Design mit kegeligen Rollen und schrägen Laufflächen ermöglicht die Aufnahme von Axialkräften in einer Richtung. Sie werden oft paarweise, gegenüberliegend oder in Tandem-Anordnung montiert, um Lasten in beide Richtungen zu tragen. In der Windenergie erscheinen sie in Planetenstufen und Abtriebswellen.

Es ist eine übliche Familie in der Wartung von Getrieben. Kegelrollenlager werden durch ihren Seriencode identifiziert, wie 302 oder 322, gefolgt von Zahlen, die die Größe angeben. Bei der Bestellung ist es entscheidend anzugeben, ob sie einreihig oder zweireihig sind, und den Kontaktwinkel, falls eingraviert.

Senden Sie bei der Anfrage eines SKF-Kegelrollenlagers den vollständigen Code auf dem Teil und die Maße für Innen-, Außen- und Breitendurchmesser. Es ist auch nützlich zu wissen, ob es einen Blech- oder Polymerkäfig hat. Ein häufiger Fehler ist die Verwechslung der metrischen Serie mit der Zoll-Serie: Überprüfen Sie die Einheiten vor der Bestellung. Wenn Sie das alte Lager haben, machen Sie Fotos von beiden Seiten, damit wir die genaue Referenz identifizieren können.

SKF-Gelenkverbindungen und -Kugelgelenke werden in Orientierungsmechanismen von Solarmodulen eingesetzt. Es sind sphärische Verbindungen, die Winkelbewegungen ermöglichen und Lasten in verschiedene Richtungen tragen. In Solartrackern verbinden sie die Linearantriebe mit der beweglichen Struktur.

Diese Komponenten sind keine Wälzlager im eigentlichen Sinne, erfüllen aber eine ähnliche Funktion der Lagerung und Führung. Sie werden durch ihren Seriencode identifiziert, wie GE, gefolgt von Zahlen. Bei der Bestellung ist es wichtig, den Bohrungsdurchmesser, die Breite und die Gewindeart anzugeben, falls vorhanden. Es ist auch ratsam zu wissen, ob sie regelmäßige Schmierung erfordern oder selbstschmierend sind.

Senden Sie für ein Angebot einer SKF-Gelenkverbindung oder eines Kugelgelenks den vollständigen Code, falls auf dem Teil eingraviert, oder die Hauptmaße. Ein häufiger Fehler ist die Verwechslung eines Radialgelenks mit einem Axialgelenk: Überprüfen Sie die Lastrichtung vor der Bestellung. Wenn Sie die Zeichnung des Mechanismus oder ein Foto des montierten Teils haben, senden Sie es, damit wir Ihnen helfen können, die richtige Referenz zu identifizieren.
