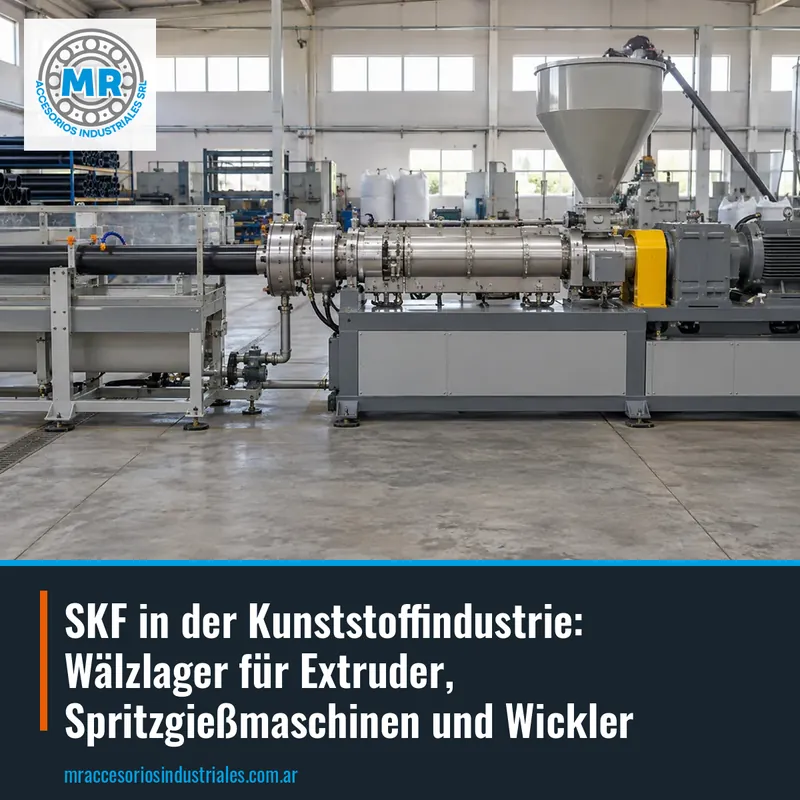

SKF in der Kunststoffindustrie: Wälzlager für Extruder, Spritzgießmaschinen und Wickler

In einem Kunststoffextruder erzeugt die Schnecke eine erhebliche Axialkraft, wenn sie das geschmolzene Material zum Kopf drückt. Diese Last muss von einem speziellen Wälzlager aufgenommen werden, das in den meisten Anlagen ein axiales Pendelrollenlager von SKF ist. Diese Bauform trägt hohe Axiallasten und toleriert eine gewisse Fehlausrichtung zwischen Welle und Gehäuse, was aufgrund der Wärmeausdehnung der Maschine häufig vorkommt. Wenn das Axiallager ausfällt, verliert die Schnecke ihre Position und der Prozess gerät außer Kontrolle.

Axiale Pendelrollenlager von SKF werden mit Codes wie 29316, 29248, 29230 E oder 29330 E identifiziert. Die Gravur auf der Seitenfläche des Rings ermöglicht die Überprüfung des Codes und der Marke, auch bei montiertem Lager. Es empfiehlt sich, auch die Maße für Innen-, Außen- und Breitendurchmesser zu notieren, da der Code manchmal abgenutzt oder durch Fett verdeckt ist.

Bei der Bestellung dieses Lagers senden Sie den vollständigen Code und ein Foto des Maschinenschilds, falls vorhanden. Bei MR vertreiben wir SKF-Wälzlager für Extruder und erstellen Ihnen ein Angebot per WhatsApp oder E-Mail. Ein häufiger Fehler ist der Austausch des Axiallagers durch ein Rillenkugellager: Es hält dem Schub nicht stand und wird in kurzer Zeit zerstört. Ein weiterer Fehler ist die fehlende Kontrolle des Axialspiels nach der Montage, was Vibrationen und vorzeitigen Verschleiß verursacht.

Die Getriebe von Extrudern und Spritzgießmaschinen arbeiten mit hohen Radiallasten und mäßigen Drehzahlen. Dort sind SKF-Zylinderrollenlager die übliche Wahl, da sie hohe Radiallasten tragen und die axiale Verschiebung der Welle durch Wärmeausdehnung ermöglichen. Sie werden in den Zwischen- und Abtriebswellen des Getriebes eingesetzt, und auch in einigen Wicklern zur Lagerung der Zugwalzen.

Die Codes dieser Kategorie beginnen mit NU, wie NU 221 ECP, NU 224 ECM, NU 320 ECP oder NU 326 ECJ. In Kunststoffmaschinen findet man diese Lager häufig mit Blech- oder Massivkäfig, je nach Drehzahl und Betriebstemperatur.

Um ein SKF-Zylinderrollenlager anzufragen, senden Sie den vollständigen Code und die Maße, falls bekannt. Auch ein Foto des alten Lagers, auf dem die Gravur sichtbar ist, hilft. Bei MR vertreiben wir SKF-Wälzlager für Getriebe und erstellen Ihnen ein Angebot per Code oder per Maßen. Vermeiden Sie die Montage dieser Lager mit direkten Schlägen auf die Ringe: Der Käfig verformt sich und das Lager fällt vorzeitig aus.

SKF-Rillenkugellager kommen in fast allen Kunststoffmaschinen vor: an den Enden der Förderschnecken, in den Wellen der Vakuumpumpen, in den Kühlventilatoren und in den Laufrollen der Wickler. Sie sind vielseitig, tragen mäßige Radial- und Axiallasten und arbeiten bei hohen Drehzahlen mit geringer Reibung.

Die in dieser Branche gebräuchlichsten Codes sind aus der Serie 62 und 63, wie 6211, 6310, 6212 oder 6311. Wenn das Lager in einer Umgebung mit Kunststoffstaub oder Feuchtigkeit arbeitet, empfiehlt es sich, es mit 2RS-Dichtungen zu bestellen, die beidseitig aus Gummi sind und das Fett zurückhalten. Bei hoher Wellentemperatur kann es mit C3-Innenluft bestellt werden, die größer als normal ist und ein Festfressen durch Wärmeausdehnung verhindert.

Bei der Bestellung eines SKF-Rillenkugellagers geben Sie den Code und an, ob es Dichtungen oder Deckscheiben hat. Zum Beispiel ist ein 6211 mit 2RS-Dichtung anders als ein 6211 mit 2Z-Deckscheibe: Ersterer hat eine Gummidichtung und Letzterer eine Metalldeckscheibe. Bei MR vertreiben wir SKF-Rillenkugellager für die Kunststoffindustrie und erstellen Ihnen ein Angebot per Code oder per Maßen. Ein häufiger Fehler ist der Austausch eines Lagers mit Dichtung durch ein offenes: Das Fett verunreinigt und die Lebensdauer verkürzt sich.

Die Schmierung ist bei den Wälzlagern von Extrudern und Spritzgießmaschinen entscheidend. Das Axiallager der Schnecke wird üblicherweise mit Öl geschmiert, das zudem hilft, die Wärme abzuführen, die vom Heizmantel kommt. Die Lager der Getriebe können je nach Bauart mit Öl oder Fett geschmiert sein. In den Wicklern sind die Rillenkugellager üblicherweise lebensdauergeschmiert, wenn sie 2RS-Dichtungen haben.

Die Temperatur im Bereich des Mantels wirkt sich direkt auf das Axiallager aus. Bei übermäßiger Hitze zersetzt sich das Öl und das Lager verliert den Schmierfilm. Deshalb empfiehlt es sich, die Temperatur des Gehäuses zu kontrollieren und ein Öl mit der für die Betriebstemperatur geeigneten Viskosität zu verwenden. In Maschinen, die Kunststoffe mit hoher Schmelztemperatur verarbeiten, wie Polycarbonat oder Polyamid, ist die Hitze ein entscheidender Faktor.

Bei der Anfrage nach einem Lager für diese Branche geben Sie an, ob es mit Öl oder Fett geschmiert wird und welche ungefähre Temperatur der Bereich hat. Bei MR vertreiben wir SKF-Wälzlager für Kunststoffe und erstellen Ihnen ein Angebot gemäß dem Code Ihrer Maschine. Mischen Sie keine Fette unterschiedlicher Basen: Es kommt zu einer Erweichung und das Fett entweicht aus dem Lager. Überfetten Sie auch nicht: Der Überschuss erzeugt Hitze und Leckagen.

Der erste Schritt zur Bestellung eines Ersatzteils ist das Ablesen des auf dem Lagerring eingravierten Codes. Bei SKF-Wälzlagern befindet sich der Code an der Seite eines Rings, manchmal in kleinen Buchstaben. Wenn das Lager montiert ist, kann es notwendig sein, die Abdeckung oder das Gehäuse zu demontieren, um ihn zu sehen. In Extrudern befindet sich das Axiallager üblicherweise hinter dem Getriebe in einem eigenen Gehäuse.

Neben dem Code empfiehlt es sich, den Innen-, Außen- und Breitendurchmesser mit einem Messschieber zu messen. Diese Daten dienen zur Bestätigung des Codes oder zur Suche nach einer Alternative, wenn die Gravur unleserlich ist. Bei Zylinderrollenlagern und Rillenkugellagern sind die Maße standardisiert und können in Tabellen überprüft werden. Bei axialen Pendelrollenlagern ist die Breite größer als bei einem Rillenkugellager mit demselben Durchmesser.

Wenn Sie die Maschine nicht demontieren können, machen Sie Fotos des Lagers aus verschiedenen Winkeln und des Maschinenschilds. Bei MR vertreiben wir SKF-Wälzlager und helfen Ihnen, den Code anhand dieser Fotos zu identifizieren. Senden Sie uns auch den Maschinentyp (Extruder, Spritzgießmaschine, Wickler) und die Marke, falls bekannt. Ein häufiger Fehler ist die Bestellung nur nach dem Innendurchmesser: Zwei Lager mit demselben Innendurchmesser können unterschiedliche Breite oder Tragfähigkeit haben.

Einer der häufigsten Fehler ist die Montage des Axiallagers in verkehrter Richtung. Bei axialen Pendelrollenlagern von SKF sind der Wellenring und der Gehäusering nicht gleich: Wenn sie vertauscht werden, liegt das Lager nicht richtig auf und wird beschädigt. Ein weiterer Fehler ist die fehlende Kontrolle der Vorspannung oder des Axialspiels nach der Montage. Bei der Schnecke eines Extruders erzeugt ein übermäßiges Spiel Klopfen und Verschleiß des Schneckengewindes.

Bei der Bestellung des Ersatzteils ist ein häufiger Fehler das Weglassen des Suffixes. Zum Beispiel sind NU 221 ECP und ein NU 221 ohne dieses Suffix nicht dasselbe Lager. Bei Rillenkugellagern ist ein 6310 mit 2RS-Dichtung anders als ein 6310 mit 2Z-Deckscheibe: Die Gummidichtung hält das Fett in staubigen Umgebungen besser zurück, erzeugt aber mehr Reibung bei hoher Drehzahl.

Bei MR vertreiben wir SKF-Wälzlager für die Kunststoffindustrie und erstellen Ihnen ein Angebot per vollständigem Code. Wenn Sie Zweifel am Suffix haben, senden Sie uns ein Foto des alten Lagers und wir bestätigen Ihnen die Spezifikation. Ersetzen Sie kein Lager mit C3-Luft durch ein normales, wenn die Maschine heiß läuft: Das Lager frisst fest. Und verwenden Sie kein Rillenkugellager dort, wo ein axiales Pendelrollenlager hingehört: Der Schub der Schnecke zerstört es.

Um ein SKF-Wälzlager für Ihre Kunststoffmaschine anzufragen, sammeln Sie folgende Daten: den vollständigen Code des Lagers, die Maße, falls vorhanden, ein Foto des alten Lagers und das Maschinenschild. Damit erstellen wir bei MR ein Angebot für das exakte Ersatzteil. Auch die Angabe, ob das Lager mit Öl oder Fett geschmiert wird, ist hilfreich.

Sie können uns per WhatsApp oder E-Mail mit dem Code, dem Maß oder einem Foto des Teils kontaktieren. Bei MR vertreiben wir SKF-Wälzlager für Extruder, Spritzgießmaschinen und Wickler. Wenn Ihre Maschine ein Lager einer anderen Marke hat, senden Sie uns den Code und wir suchen das SKF-Äquivalent.

Warten Sie nicht, bis das Lager vollständig ausfällt: Ein neues Geräusch oder eine neue Vibration im Extruder ist ein Zeichen für Verschleiß. Bestellen Sie das Ersatzteil rechtzeitig und vermeiden Sie lange Produktionsstillstände. MR vertreibt SKF-Wälzlager aus Buenos Aires, Argentinien, und wir antworten Ihnen umgehend mit dem Angebot.
