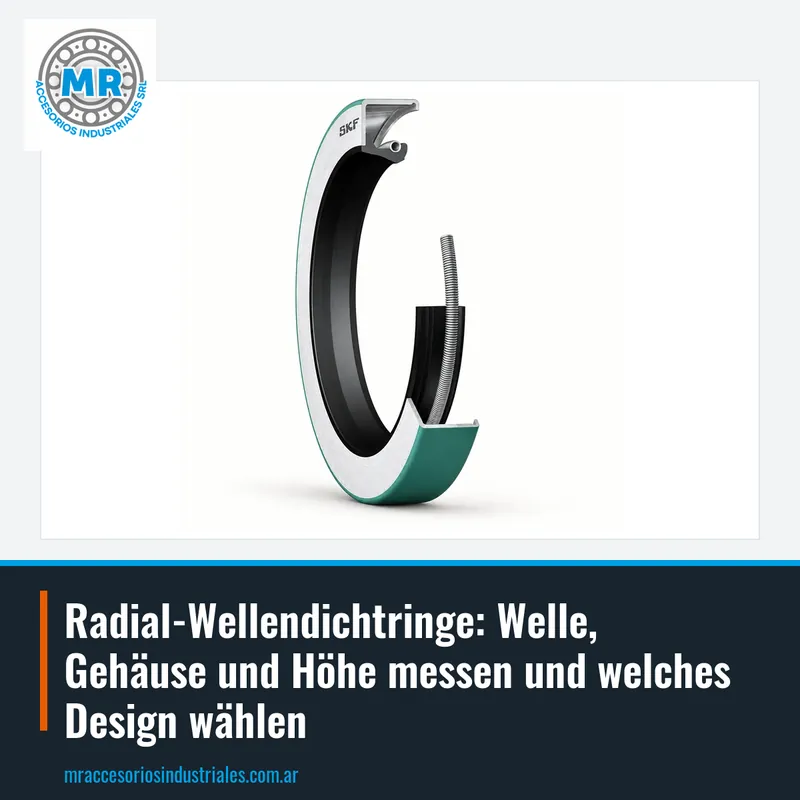

Radial-Wellendichtringe: Welle, Gehäuse und Höhe messen und welches Design wählen

Ein Radial-Wellendichtring ist eine Dichtung, die in einem festen Gehäuse montiert wird und auf einer rotierenden Welle reibt, um Schmierstoffverlust und das Eindringen von Verunreinigungen zu verhindern. Er wird in Getriebegehäusen, Motoren, Pumpen, Wälzlagern und allen Geräten mit einer Welle, die ein Gehäuse durchdringt, verwendet.

Das typische Design umfasst einen Elastomerkörper, eine Lippenfeder und in vielen Fällen ein metallisches Außengehäuse. Die Lippe ist der Teil, der die Welle berührt, und ihre korrekte Installation ist entscheidend dafür, dass der Wellendichtring seine Funktion erfüllt.

In der argentinischen Industrie sind Radial-Wellendichtringe in Standard- und Sondermaßen erhältlich. Marken wie DBH, SKF und FAG bieten eine breite Vielfalt an Profilen und Materialien, und bei MR Accesorios Industriales vertreiben wir diese Linien, damit Sie das passende Ersatzteil finden.

Um einen Radial-Wellendichtring zu bestellen, benötigen Sie drei Maße: Wellendurchmesser, Gehäusedurchmesser und Höhe (Breite). Sie werden in Millimetern angegeben und normalerweise in dieser Reihenfolge: Welle x Gehäuse x Höhe. Zum Beispiel wird ein Wellendichtring 30x47x7 auf einer Welle von 30 mm, einem Gehäuse von 47 mm montiert und hat 7 mm Breite.

Messen Sie die Welle mit einem Messschieber in dem Bereich, in dem die Lippe aufliegt, nicht an einem verschlissenen Teil. Das Gehäuse wird am Innendurchmesser der Kavität gemessen, in die der Wellendichtring eingesetzt wird. Die Höhe ist die Gesamtdicke, einschließlich des metallischen Gehäuses, falls vorhanden.

Wenn der alte Wellendichtring stark beschädigt ist, können Sie das Gehäuse und die Welle direkt messen. Im Zweifelsfall konsultieren Sie das Handbuch des Geräts oder senden Sie uns ein Foto mit den Maßen an unser WhatsApp; wir helfen Ihnen, das Modell zu identifizieren.

Das häufigste Design ist der Wellendichtring mit Feder (Typ SC), der den Lippendruck auf die Welle aufrechterhält. Es gibt Varianten ohne Feder für Anwendungen mit niedriger Geschwindigkeit oder reichlicher Schmierung sowie Designs mit doppelter Lippe, die eine sekundäre Lippe zur Rückhaltung von Verunreinigungen enthalten.

Es gibt auch Wellendichtringe mit Außenlippe (Typ TC), die in offenen Gehäusen montiert werden, und Wellendichtringe mit vollständigem oder teilweisem metallischem Gehäuse. Die Wahl hängt von den Arbeitsbedingungen ab: Geschwindigkeit, Temperatur, Druck und Schmierstofftyp.

Bei MR Accesorios Industriales arbeiten wir mit Wellendichtringen verschiedener Marken und Profile. Wenn Sie nicht wissen, welches Design Sie wählen sollen, erstellen wir Ihnen ein Angebot gemäß den Maßen und der Anwendung und zeigen Ihnen die geeignetste Alternative.

Das Material der Lippe bestimmt die Beständigkeit gegen Temperatur und Chemikalien. Nitril (NBR) ist das am häufigsten verwendete: es hält bis zu 100 °C stand und ist mit Mineralölen kompatibel. Viton (FKM) widersteht bis zu 200 °C und aggressiven Fluiden, ist aber teurer.

Es gibt auch Wellendichtringe aus Silikon, Polyurethan und PTFE für spezielle Anwendungen. Berücksichtigen Sie bei der Auswahl die Arbeitstemperatur, die Art des Öls oder Fetts und das Vorhandensein von Wasser oder Verunreinigungen.

Wenn Sie Zweifel am Material haben, senden Sie uns die Arbeitsbedingungen und wir beraten Sie. Wir vertreiben Wellendichtringe in verschiedenen Materialien über die Marken DBH, SKF und FAG und können Ihnen die richtige Option nennen.

Ein häufiger Fehler ist die Installation des Wellendichtrings verkehrt herum: die Lippe muss zum Fluid zeigen, das zurückgehalten werden soll. Wenn er umgekehrt montiert wird, verliert er sofort Öl. Ein weiteres Problem ist die Beschädigung der Lippe beim Überfahren von Passfedernuten oder Gewinden, ohne die Welle zu schützen.

Es ist auch üblich, einen Wellendichtring mit falschem Maß zu verwenden, was zu Leckagen oder vorzeitigem Verschleiß führt. Überprüfen Sie immer die drei Maße und den Profiltyp vor dem Kauf.

Um Ausfälle zu vermeiden, reinigen Sie das Gehäuse gut, schmieren Sie die Lippe mit dem Arbeitsfluid und verwenden Sie geeignete Werkzeuge für die Montage. Wenn Sie Hilfe benötigen, konsultieren Sie uns: wir nennen Ihnen den richtigen Wellendichtring und geben Ihnen Installationsempfehlungen.

Zur Orientierung: einige Codes von Radial-Wellendichtringen, die wir vertreiben, sind 1289 und 5069 von DBH, 8796 und 1850 von SKF sowie 32332 von FAG. Diese Codes entsprechen spezifischen Maßen und Designs; wenn Sie einen davon haben, können Sie ihn direkt bestellen.

Wenn Sie den Code nicht haben, reichen die Maße: nennen Sie uns Welle, Gehäuse und Höhe, und wir erstellen Ihnen ein Angebot für den äquivalenten Wellendichtring in der Marke Ihrer Wahl. Sie können uns auch ein Foto des alten Wellendichtrings mit einem Lineal daneben senden.

Denken Sie daran, dass die Codes je nach Hersteller variieren können. Deshalb ist es immer besser, die Maße zu bestätigen. Bei MR Accesorios Industriales helfen wir Ihnen, das richtige Ersatzteil zu identifizieren.

Bei MR Accesorios Industriales mit Sitz in Buenos Aires, Argentinien, vertreiben wir Radial-Wellendichtringe bekannter Marken wie DBH, SKF und FAG. Wir arbeiten mit einer breiten Vielfalt an Maßen und Designs, um die Bedürfnisse der Industrie zu erfüllen.

Sie können Ihren Radial-Wellendichtring per WhatsApp oder E-Mail anfragen. Senden Sie uns den Code, die Maße (Welle x Gehäuse x Höhe) oder ein Foto des Teils, und wir antworten Ihnen umgehend mit dem Angebot.

Zögern Sie nicht, uns zu konsultieren, wenn Sie Zweifel haben, welchen Wellendichtring Sie wählen sollen. Unser Team berät Sie, damit Sie das passende Ersatzteil finden und unnötige Stillstände vermeiden.
