Sealmaster-Codes: So lesen Sie die Bezeichnungen von Gehäusen und Wälzlagern

Sealmaster-Codes kombinieren Buchstaben und Zahlen, um Produkttyp, Baureihe, Wellendurchmesser und Merkmale wie Befestigungssystem oder Material zu identifizieren. Bei einem Y-Gehäuse mit Einsatz-Wälzlager geben beispielsweise die ersten Buchstaben die Gehäusebaureihe und den Wälzlagertyp an, während sich die Zahlen normalerweise auf den Wellendurchmesser in Millimetern oder eine genormte Bezeichnung beziehen.

Das Verständnis dieser Struktur ermöglicht es Ihnen, ein Teil sicher zu ersetzen, Alternativen zu vergleichen und bei der Angebotsanfrage präzise zu kommunizieren. Es ist nicht notwendig, alle Codes auswendig zu lernen: Wenn Sie die gängigsten Präfixe und Suffixe kennen, können Sie die meisten Produkte identifizieren.

Die Präfixe in Sealmaster-Codes identifizieren die Baureihe oder den Produkttyp. Beispielsweise entsprechen Codes, die mit STM, TBM oder SFM beginnen, Y-Gehäusen mit Einsatz-Wälzlager, jeweils mit unterschiedlichen Montage- oder Konstruktionsmerkmalen. Der Buchstabe M zeigt normalerweise an, dass das Wälzlager ein Einsatztyp mit Gewindestiften- oder Exzenterbefestigung ist.

Bei Gehäusen ohne Wälzlager wird das Präfix PN für Stehlagergehäuse der Normalbaureihe verwendet. Für Gelenkrollen erscheint dasselbe Präfix PN in Codes wie PN-206, PN-207 oder PN-204, wobei die Zahl die Größe gemäß der Standardbaureihe identifiziert.

Die Kenntnis dieser Präfixe hilft Ihnen, den benötigten Produkttyp schnell zu filtern und sicherzustellen, dass Sie das richtige Teil anfragen.

Die Zahlen in Sealmaster-Codes geben normalerweise den Wellendurchmesser in Millimetern oder eine Baureihenbezeichnung an. Bei STMH-35 entspricht die Zahl 35 beispielsweise einer Welle von 35 mm. Bei Y-Wälzlagern folgen Codes wie MH-31, MH-19 oder MH-23 einer ähnlichen Logik, wobei die Zahl einem bestimmten Wellenmaß zugeordnet ist.

Einige Suffixe können zusätzliche Merkmale anzeigen, wie Dichtungsart oder Gehäusematerial. Obwohl Sealmaster Suffixe wie 2RS oder C3 nicht in derselben Weise wie andere Hersteller verwendet, ist es wichtig, die vollständige Bezeichnung zu überprüfen, um die Kompatibilität sicherzustellen.

Es ist immer ratsam, das tatsächliche Wellenmaß und die Betriebsbedingungen vor der Auswahl eines Ersatzes zu bestätigen, da dieselbe Zahl je nach Präfix verschiedenen Baureihen entsprechen kann.

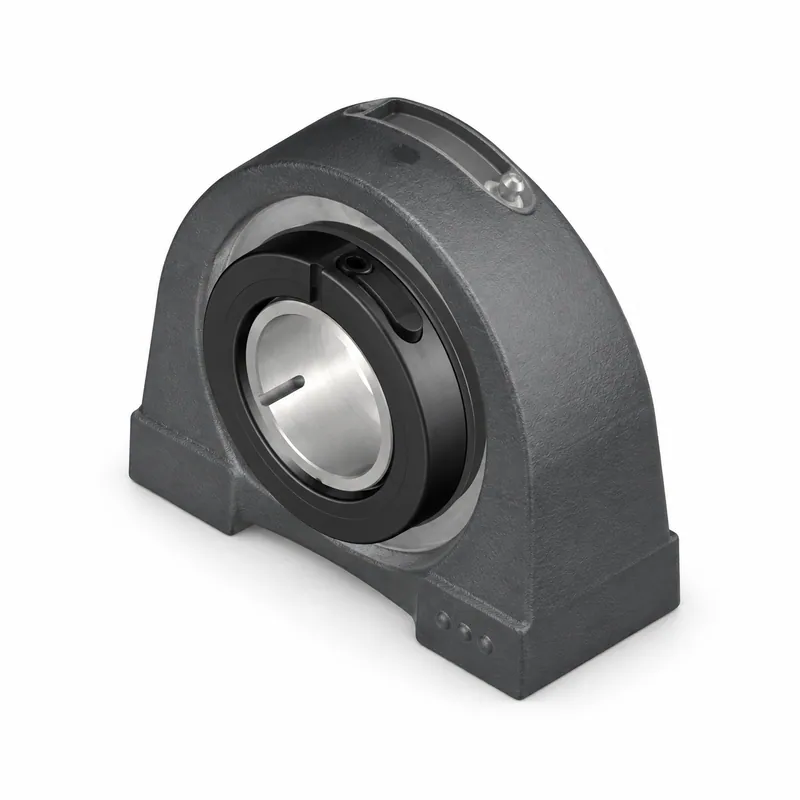

Betrachten wir einige konkrete Beispiele aus unserem Katalog. Der Code STMH-35 entspricht einem Y-Gehäuse mit Einsatz-Wälzlager, Baureihe STM, mit 35 mm Welle. In derselben Unterkategorie sind TBMH-27 und SFMH-24 Y-Gehäuse mit Einsatz-Wälzlager für Wellen von 27 mm bzw. 24 mm.

Für Gehäuse ohne Wälzlager sind PN-22T, PN-32T und PN-39T Stehlagergehäuse der PN-Baureihe mit unterschiedlichen Wellengrößen. Bei Y-Wälzlagern sind MH-31, MH-19 und MH-23 Einsätze für verschiedene Durchmesser. Schließlich folgen bei Gelenkrollen PN-206, PN-207 und PN-204 der Standardbezeichnung der Baureihe.

Diese Beispiele zeigen, wie die Kombination von Buchstaben und Zahlen eine schnelle Identifizierung des Produkttyps und seines Hauptmaßes ermöglicht.

Um einen Sealmaster-Code zu interpretieren, beginnen Sie mit dem Präfix: Identifizieren Sie, ob es sich um ein Y-Gehäuse mit Wälzlager, ein Gehäuse allein, ein Y-Wälzlager oder eine Gelenkrolle handelt. Betrachten Sie dann die Zahl: In den meisten Fällen gibt sie den Wellendurchmesser in Millimetern oder die Dimensionsbaureihe an.

Wenn Sie ein gebrauchtes Teil haben, suchen Sie den Code, der auf dem Gehäusekörper oder auf dem Etikett eingeprägt ist. Wenn er nicht lesbar ist, messen Sie den Wellendurchmesser und die Hauptabmessungen des Gehäuses oder Wälzlagers und vergleichen Sie mit den Referenztabellen. Im Zweifelsfall können Sie uns ein Foto des Teils senden und wir helfen Ihnen, den richtigen Code zu identifizieren.

Denken Sie daran, dass dieselbe Zahl in verschiedenen Baureihen auftreten kann. Daher ist es immer wichtig, das vollständige Präfix und die Montagemerkmale zu überprüfen.

Einer der häufigsten Fehler ist die Verwechslung der Baureihe durch Auslassen eines Buchstabens. Beispielsweise sind STM, TBM und SFM verschiedene Baureihen von Y-Gehäusen, auch wenn die Zahlen ähnlich sind. Ein weiterer Fehler ist die Annahme, dass die Zahl immer der Durchmesser in Millimetern ist: In einigen Fällen kann es eine Baureihenbezeichnung sein, wie bei den Gelenkrollen PN-206.

Es ist auch üblich, Gehäuse mit und ohne Wälzlager zu verwechseln. Ein Code PN-22T ist nur das Gehäuse, während ein STMH-35 das Einsatz-Wälzlager enthält. Überprüfen Sie immer, was Sie anfragen, um den Kauf eines unvollständigen Teils zu vermeiden.

Schließlich ignorieren Sie nicht die Suffixe: Sie können die Dichtungsart, das Material oder das Befestigungssystem anzeigen, was die Leistung und Lebensdauer beeinflusst.

Der Sealmaster-Code ist normalerweise auf dem Gehäusekörper oder auf dem Außenring des Wälzlagers eingeprägt. Bei Y-Gehäusen kann er sich auf der Basis oder an der Seite befinden. Bei Einsatz-Wälzlagern steht der Code auf dem Außenring, manchmal zusammen mit der Seriennummer.

Wenn das Teil stark abgenutzt oder verschmutzt ist, reinigen Sie die Oberfläche mit einem Tuch und suchen Sie bei gutem Licht. Wenn Sie den Code nicht finden, messen Sie den Wellendurchmesser und die Montageabmessungen und konsultieren Sie uns mit diesen Daten.
